分体式射频导纳料位计 I-PUD-1121 ...
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

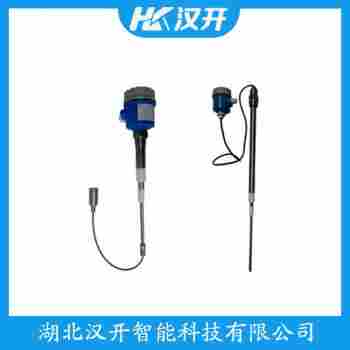

分体式射频导纳料位计 I-PUD-1121 汉开
I-PUD-1121分体式射频导纳料位计是一款专为工业领域设计的精密测量设备，它以其的分体式结构和的射频导纳测量原理，在料位监测领域表现*。以下是该产品的详细介绍：
一、产品特点
1. 分体式设计：I-PUD-1121采用分体式设计，将传感器与信号处理部分分离，使得安装和维护更加便捷。传感器部分直接安装在料位测量点，信号处理部分则可以放置在远离现场的安全位置，有效降低了现场环境的干扰。
2. 射频导纳测量原理：该产品采用射频导纳测量原理，能够准确测量各种介质的料位，包括固体、液体和浆料等。射频导纳测量具有抗干扰能力强、测量精度高、适用范围广等优点。
3. 宽广的测量范围：I-PUD-1121分体式射频导纳料位计的测量范围可达到0.1m至20m，能够满足不同场合的料位监测需求。
4. 灵活的安装方式：该产品支持多种安装方式，包括垂直安装、水平安装和倾斜安装，可根据实际现场需求进行调整。
5. 智能化功能：I-PUD-1121具备自诊断功能，能够实时监测设备运行状态，及时发现并报警异常情况，生产过程的稳定运行。
二、应用领域
I-PUD-1121分体式射频导纳料位计广泛应用于以下领域：
1. 化业：用于测量各种液体、浆料、固体等介质的料位，如石油化工、化肥生产等。
2. 食品行业：用于测量粮食、饲料、糖浆等介质的料位，确保生产过程的稳定和安全。
3. 纺织行业：用于测量纺织原料、纤维等介质的料位，提高生产效率和产品质量。
4. 矿山行业：用于测量矿石、煤炭等介质的料位，确保矿山生产的顺利进行。
5. 环保行业：用于监测废水、污泥等介质的料位，环保设施的正常运行。
之，I-PUD-1121分体式射频导纳料位计凭借其优越的性能和广泛的应用领域，已成为工业料位监测领域的重要选择。在未来，这款产品将继续发挥其优势，为我国工业生产提供有力支持。
分体式射频导纳料位计 I-PUD-1121 汉开
