射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

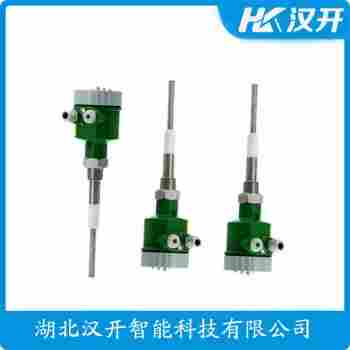

分体式射频导纳料位计 HL101-XXMZ10EY31 汉开
HL101-XXMZ10EY31分体式射频导纳料位计是一款高性能的工业自动化测量设备，专为各类料位检测需求设计。以下是对该产品的详细介绍：
一、产品特点
1. 高精度测量：采用射频导纳原理，测量精度高达±1%，确保料位数据的准确性。
2. 分体式设计：将传感器与变送器分离，便于安装和维护，同时减少现场干扰，提高测量稳定性。
3. 广泛适用：适用于各种颗粒状、粉状、浆状物料的料位检测，如粮食、化工、医药、环保等行业。
4. 防爆等级高：符合*防爆标准，适用于有危险的场所。
5. 抗干扰能力强：采用抗干扰技术，有效降低电磁干扰，确保测量数据的稳定性。
6. 远程通讯功能：支持Modbus、RS485等通讯协议，方便实现远程监控和数据传输。
二、技术参数
1. 测量范围：0-20m（可根据用户需求定制）
2. 分辨率：0.1%
3. 输出信号：4-20mA、0-10V、RS485
4. 工作温度：-40℃-+70℃
5. 防护等级：IP65
6. 防爆等级：Ex ia II CT6
三、应用领域
HL101-XXMZ10EY31分体式射频导纳料位计广泛应用于以下领域：
1. 食品行业：粮食、饲料、糖果、调味品等物料的料位检测。
2. 化业：化肥、农药、涂料、颜料等物料的料位检测。
3. 环保行业：污泥、垃圾、工业废水等物料的料位检测。
4. 矿山行业：煤炭、矿石等物料的料位检测。
5. 水利工程：水库、水坝、污水处理厂等水位的检测。
HL101-XXMZ10EY31分体式射频导纳料位计凭借其*的性能和广泛的应用领域，成为工业自动化领域的理想选择。为用户提供了可靠、稳定的料位检测解决方案，助力企业实现生产自动化和智能化。
分体式射频导纳料位计 HL101-XXMZ10EY31 汉开
