单相交流标准电流表 直流标准电压表 三相交直流标准表相关标准

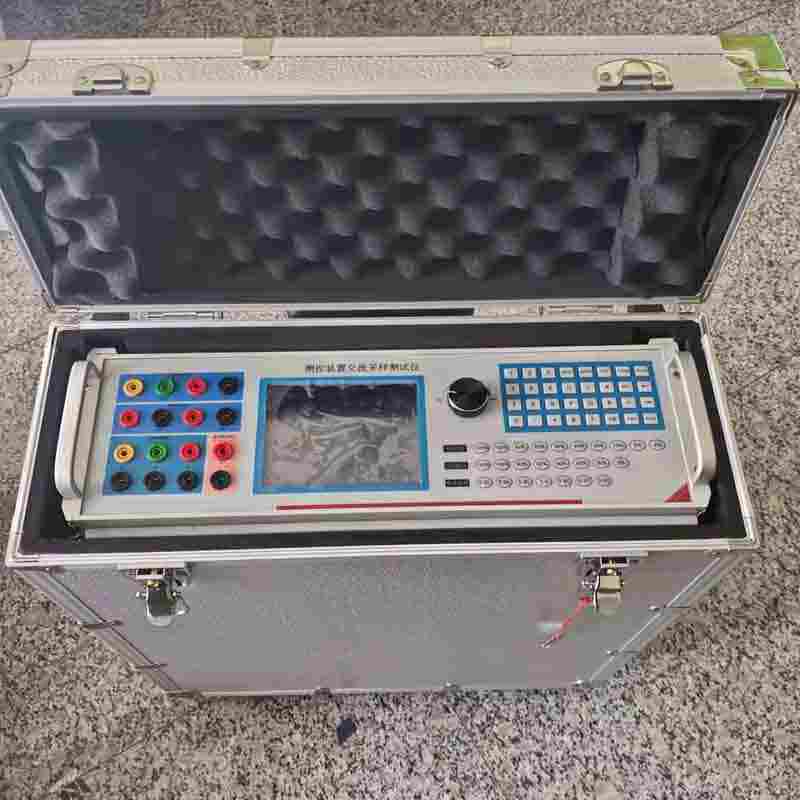

在本仪表的交直流一体化结构，主要由交流测量和直流测量两大部分组成。交流测量部分可以测量0～380V、0～100A的交流量和0.2级及以下电能表。直流部分可以测量0－600V、0－50A直流量。直流电压输入端和交流电压A相使用同一端子输入，直流电流输入端子与交流端子分开。

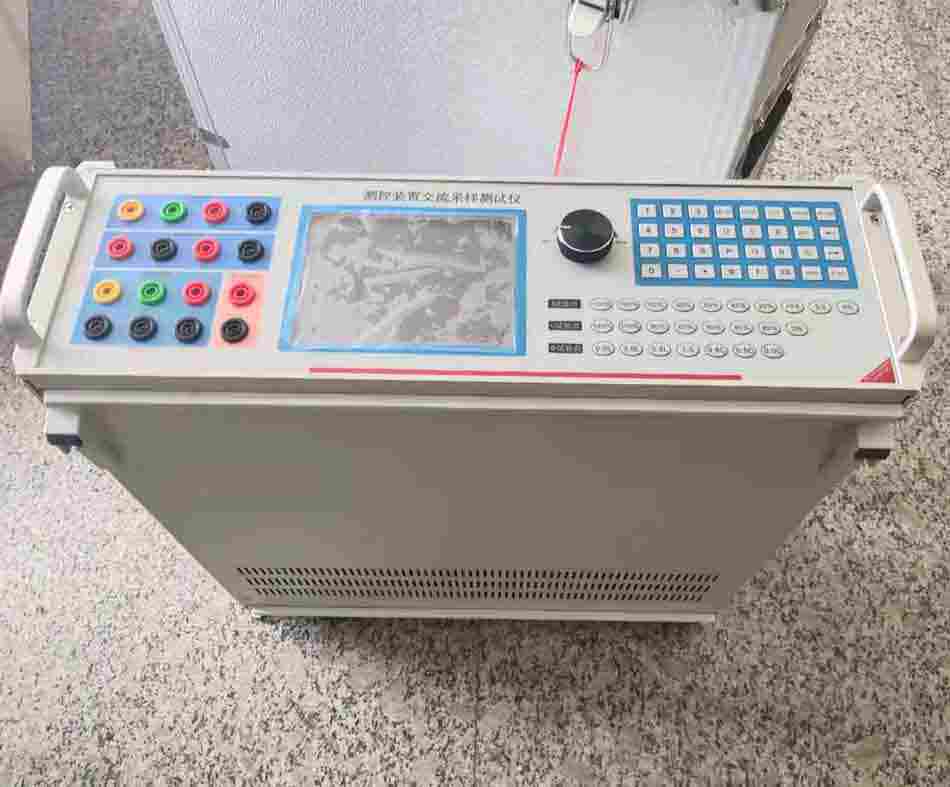

本章节主要介绍主机的前面板、后面板的布局和组成，并在此基础上进一步介绍使用时的接线，具体包括：交流测量输入接线、直流测量输入接线、电能脉冲接线等。
产品功能和特点
HN8303A设计依据是--JJG596-1999和JJG597-89规程；测量内核由DSP+16位AD+CPLD组成，显示器采用TFT6.4寸液晶，全中文菜单，操作界面友善;输入回路及信号调理电路沿袭本公司已长期稳定运行十余年之经验，长期稳定性有保障。仪器谐波分析功能，能同时还原两路含有2-31次谐波的波形，及各频谱分量的频谱图；大矢量图，多种颜色区分各矢量关系；同时可以测量直流电压和电流，度高，测量范围宽；备有接口及管理软件。
具有如下特点：
轻，薄，功能大，可靠性高，响应速度快；
高速DSP + ARM，开机启动时间快；
测量谐波2～32次，度高达标准，
并能显示实时谐波和基波波形；
测量直流度高，量程宽；
所有界面实现触摸操作功能；
之，本仪表集优越的性能和丰富的功能于一体，用于计量实验室标准表和电能表、以及电能表生产厂、供电局、发电厂及铁路、石油等行业的电力电能室部门对电能表等设备进行校验、测试的理想设备。
第二章 技术参数
2.1 交流测量
2.1.1 三相交流电压测量
量程自动量程切换（57.7V、100V、220V、600V、1000v）
测量范围:(0～120) %RG
确度: 0.05%RG
2.1.2 三相交流电流测量
量程自动量程切换（0.2A、1A、5A、20A、100A）
测量范围:(0～120)%RG
准确度:0.05%RG
2.1.3 功率测量
有功准确度:0.05%RG
无功准确度:0.1%RG
2.2 直流测量
2.2.1 直流电压输入
电压量程自动量程切换（50V、100V、200V、1050V）
测量范围（0～120）%RG
准确度0.05%RG
2.2.2 直流电流输入
电流量程自动量程切换（0.5A、1A、、10A、50A）
测量范围：（0～120）%RG
准确度：0.05%RG
2.3 电能脉冲量
2.3.1 脉冲输出
有源脉冲输出，电平5V±5%，输出电流100mA
脉冲频率：5kHz
2.3.2 脉冲输入
有源脉冲输入，电平5V±5%，输入电流1mA
脉冲频率： 5kHz
2.4 选配功能
本设备终配置见附录A.1《系统配置清单》
2.5 故障保护
装置具有交流输入量程保护功能
2.6 通讯接口
2.6.1 与计算机通讯的接口
RS232接口： DB9针式插座1个
全铝合金积压型材，电磁兼容性设计进口机箱
尺寸(W×H×D)：450mm×132mm×440mm
重量：10kg
屏幕：5.7寸，VGA，宽温真彩HHHHTFT-LCD液晶显示屏HHHH
2.7系统架构与安全性
高速DSP搭载UCOSII操作系统，运算能力极，安全性好，无病隐患
开机启动时间： ≤5秒
系统集成程度： 系统支持键盘与触摸屏，操作非常方便，可靠性高
2.10 配套软件参数
2.10.1 操作系统及软件环境需求
操作系统： Microsoft Windows XP或Windows 7
支持软件： Microsoft Office 2003或更高版本
2.10.2 功能模块及其参数
支持模块： 交流测量和直流测量
测试模式 ： 可以自动电能表
测试方案： 默认标方案，支持用户自定义
通讯协议： DLT645—2007《多功能电能表通信协议》
