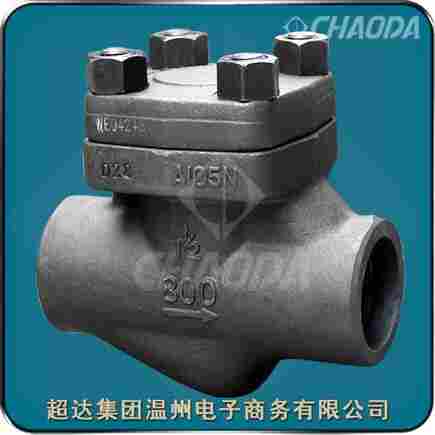

锻钢焊接式止回阀

    止回阀又称逆止阀或单向阀，广泛应用于各类泵的出口管道、抽汽管道、疏水管道，以及其他不允许介质倒流的管路上。止回阀是利用阀前阀后的压力差而自动启闭的阀门，它的作用是使介质只做一个方向的流动，而阻止其逆向流动。

锻钢止回阀主要参数

型号：H76H、H76Y、H71H、H71Y、H44H、H44T1～T8等
口径：NPS½～NPS2、DN15～DN50
压力：Class150～Class1500
材质：碳钢、不锈钢、合金钢、双相钢
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口

达阀门集团股份有限公司
: 0086-577-57757270
: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

锻钢止回阀零件材料

锻钢止回阀结构设计及作用

    锻钢止回阀有三种阀盖设计形式。种是螺栓式阀盖，阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。也可采用金属环连接。第二种设计形式是焊接式阀盖，阀体与阀盖用螺纹连接，全焊密封。客也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

锻钢止回阀结构外形尺寸

锻钢止回阀产品结构设计特点

    达研制生产的锻钢止回阀具有产品结构简单、流道通畅、密封性能好、流体阻力小、使用寿命长、维修方便等特点。

1、阀瓣关闭快速，水锤压力小。

2、具有结构短、体积小、质量轻。

3、阀瓣在很小的压差下就能完全打开。

4、流道通畅，流体阻力小；动作灵敏，密封性能好。
