产品编号：RZ-1158C

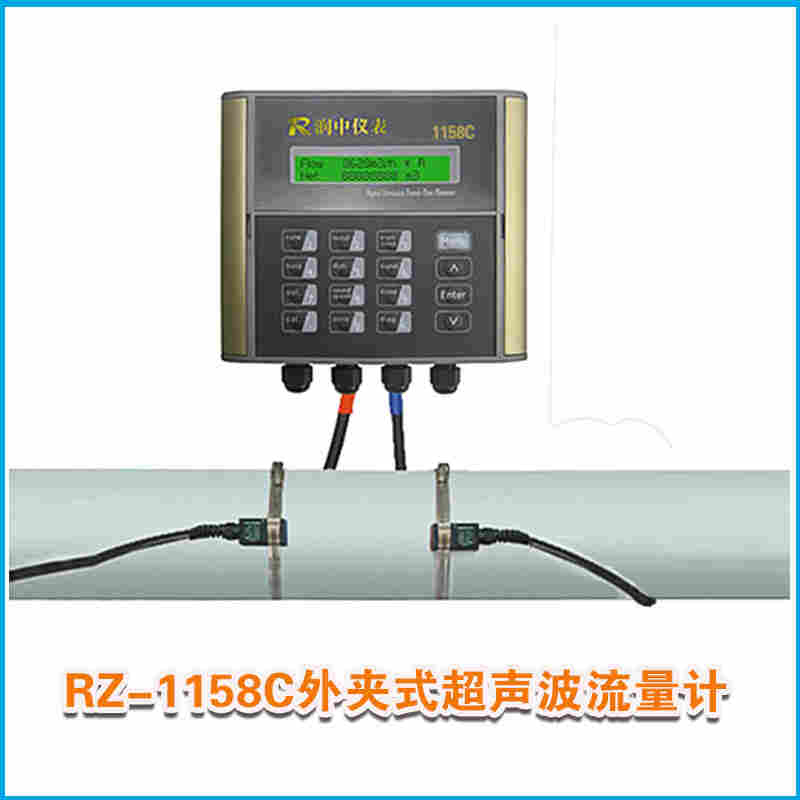

产品名称：RZ-1158C对夹式超声波流量计
产品类别：对夹式超声波传感器
超声波流量计说明书及选型手册点击下载…………
一、产品概述：
润中RZ-1158C对夹式超声波流量计是一款应用广泛、通用经济型、对夹式、时差法超声波流 量计。它具有非常简单的安装方式，无需破管、无需停水，使客户轻松实现灵活的管道流量测量。产品还可以配备安装夹具，无需日常维护，长期提供可信、无 飘移的测量。它采用了的数字相关技术和智能自适应声波技术，使它的测量稳定性更加突出。同时，它使用的声聚焦技术，使产品在连续测量时的信号接 收与品质上得到显著增强。
二、产品特点及安装使用方式：
润中RZ-1158C对夹式超声波流量计采用了的模块化一体式设计，独立菜单操作，液晶背光显示。产品变送器防护等级达到IP65，传感器防护等级达到IP68，适应于潮湿、浸泡等恶劣环境下的使用。
润中RZ-1158C对夹式超声波流量计由变送器、传感器两部分组成。对夹式探头具有安装简单，无需破管，现场无需停产等特点。特别适用各种耐压要求的现场流量测量。这种安装方式无运动部件，与传统流量计相比，具有可靠性高，维护率低的显著特点。
润中RZ-1158C超声波流量计集合了目前工业场合使用的RS485通讯接口、4-20mA电流信号、脉冲输出、MODBUS协议，可以构成流量计量管网需求。另外产品可以扩展使用太阳能、雷姆电源、防爆/隔爆等功能模块，使产品能够满足各种应用环境的使用。
快速、简便、易于使用
润中RZ-1158C对夹式超声波流量计采用对夹式安装，在变送器菜单中输入现场管径大小、管壁厚、管材、测量介质、探头安装方式，即可测算出探头安装距离进行安装。完成产品电气连接后即可进行测量工作。即使是次使用，也可轻松实现测量。
特点：
正、负流量测量，累积流量
无故障工作时间50000小时测试
分时段流量统计
键盘按键寿命大于20万次
三、技术参数及选型
选型格式：RZ1158C-A口-B口-C口-D口-E口
| 型号 | 描述 |
| RZ1158C | 产品名称：经济型对夹式超声波流量计 安装方式：挂墙式 流速范围：0-5m/s 准 确 度：测量值的±1% 重 复 性：0.2% 键 盘：16（4*4）轻触按键 显 示 屏：20*2点阵字符背光液晶显示 电 源：10-36VDC/10-24VAC@1Amax 外壳材质：PC/ABS塑料 防护等级：IP65 环境温度：-10℃- +50℃ 输 出:频率输出@0-5kHz,OCT方式：4-20mA输出 通 讯：RS-485通讯接口，支持Modbus协议 |
| A | I/0选项 |
| 1 | OCT频率输出，4-20mA，RS-485通讯接口 |
| E | GPRS功能 |
| B | 变送器机箱 |
| 1 | 外 壳：IP65，PC/ABS塑料 |
| 2 | 防爆机箱，Exd II B T4 |
| 3 | 防爆机箱，Exd II C T4 |
| 4 | 防爆机箱，Exd II B T6 |
| 5 | 防爆机箱，Exd II C T6 |
| C | 传感器 |
| CP | 常温对夹式传感器 安装方式：对夹式 可测管径范围：25mm~1200mm 传感器电缆长度：9m 材质:ABS+PC 工作温度：0℃- +50℃ 探头材料符合RoHS环保要求 |
| CH | 高温对夹式传感器 安装方式：对夹式 可测管径范围：25mm-1200mm 传感器电缆长度：9m 材质:不锈钢/PEI 工作温度：-40℃- +150℃ |
| MC | 对夹式传感器 安装方式：对夹式 可测管径范围：65mm-1200mm 传感器电缆长度：9m 探头外壳：锌合金、PEI，底座：碳钢 测量介质温度：0℃- +50℃ |
| D | 电缆长度 |
| 009 | 标准电缆长度：9m |
| XXX | 传感器电缆长度：每5米为一个加长单位，长可加长到305米 |
| E | 电源转换器 |
| 1 | 不需要 |
| 2 | 需要（输入220V，输出12V，负载电流1A） |
| 配置举例：RZ1158C-1-1-CP-N-009-1常温塑料对夹式传感器，标准I/O,ABS/PC机箱，无传感器防爆等级，9米电缆，无电源转换器 | |

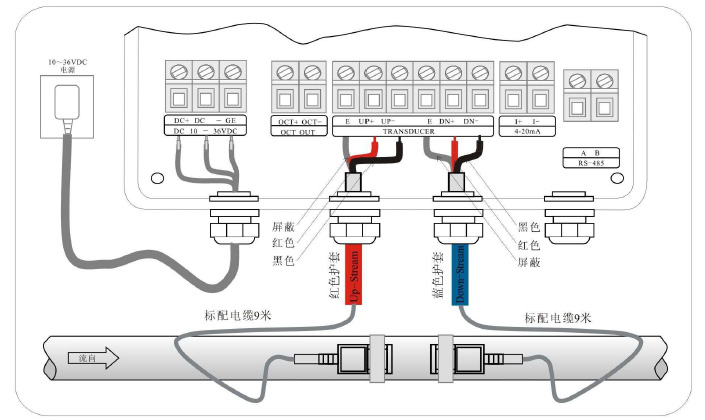

三、经济型对夹式超声波流量计接线
RZ-1188C对夹式超声波流量计互动设置仿真系统页面，由此进入：http://www.harzkj.com/jishufuwu/xingyeyingyong/1046.html
(如果您对于安装调试过程中不太清楚如何设置，或在购买前想要测试一下RZ-1188C对夹式超声波流量计的操作便捷程度，此网页互动版的仪表互动设置仿真系统页面，可以很快地教会您正确设置仪表运行的各项参数)
