w用内六角止动螺钉(M4)将其固定于检测位置(使用六角扳手)。
e将磁性开关装入安装件的槽内并移动整体至磁性开关的大致设置位置。
r确认检测位置后，拧入附带的磁性开关安装螺钉(M2.5×0.45×4L)，固定
磁性开关。
t变更检测位置时，请从e的状态进行作业。
注1) 为保护磁性开关，请使磁性开关进入安装槽内15mm以上。
注2) 内六角止动螺钉(M4)的紧固力矩为1.0~1.2N·m。
注3) 紧固磁性开关安装螺钉(M2.5)时，请使用握径5~6mm的钟表螺丝刀。
另外，紧固力矩为0.05~0.15N·m。参考大小为:出现紧固感后再回转90° 的状态。

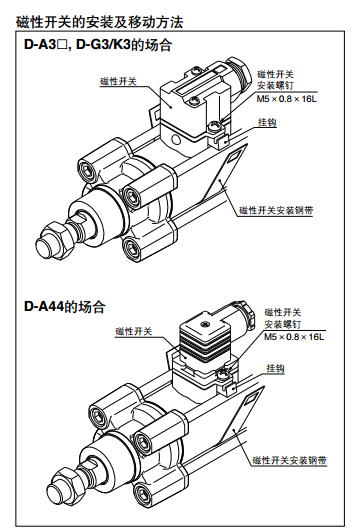

q将磁性开关安装件(挂钩)上的两个螺钉旋下，拆除挂钩。
w将磁性开关安装钢带缠绕在气缸缸筒的磁性开关大致安装位置上。
e将磁性开关安装螺钉(M5×0.8×16L)轻轻旋入。
r滑动并设置到检测位置后，紧固磁性开关安装螺钉(M5×0.8×16L)，将
其固定(紧固力矩为2~3N·m)。
t变更检测位置时，请从e的状态进行作业
