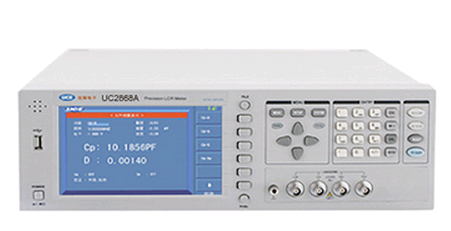

北京博电UC2868A/2867/2866 200kHz~500kHz精密LCR数字电桥-深圳市银飞电子科技有限公司

■ 高频精密电桥是一款用于各种电子元器件进行检验的多功能元件测试仪。其采用当前流行的7寸800x480彩色TFT LCD显示器，使用户能更直观，更舒服的读出测试结果。它是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪，可满足生产线质量保证、进货检验及实验室测量要求。

测量功能
测试频率		UC2868A 20 Hz－200KHz，10mHz分辨率
		UC2867 20 Hz－300KHz，10mHz分辨率
		UC2866 20 Hz－500KHz，10mHz分辨率
测试参数		\| Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ ,DCR
基本测量准确度		0.05%
等效电路		串联, 并联
数学功能		值偏差, 百分比偏差
量程方式		自动, 保持, 手动选择
触发方式		内部, 手动, 外部, 总线
测量速度（≥1kHz）		快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒
平均次数		1—255
延时时间		0—60s, 以1ms步进
校准功能		开路/ 短路/ 负载
测试端配置		五端
列表扫描		10点列表扫描功能
显示方式		直读，Δ，Δ%，V/I（被测电压/电流监视）
显示器		800×480 RGB7英寸16: 9 TFT LCD显示器
测试信号
输出阻抗		30 Ω, 100 Ω, 10 /100, 10 /CC可选择
测试信号电平		正常：5 mV－2V 准确度：10%，1 mV步进
		恒电平：10 mV－1 V 准确度：5%，1 mV步进
直流偏置源	内部	0V，1.5V，2V，准确度：1%
	选配	UC6802A：±10V（±100mA）直流偏置电流
		UC6802B：0-1A直流偏置电流
显示范围
\|Z\|, R, X		0.01mΩ — 99.9999 MΩ
DCR		0.01 mΩ — 99.9999 MΩ
\|Y\|, G, B		0.00001µS — 99.9999S
C		0.00001pF — 9.9999F
L		0.00001µH — 9999.99H
D		0.00001 — 9.9999
Q		0.00001 — 9999.9
θ (DEG)		-179.999º — 179.999º
θ (RAD)		-3.
其他
比较器功能		十档：（九档合格，一档不合格），另有AUX档
存储器		10组内部仪器设定供存储/调用
接口		标配RS232C、HANDLER、USB HOST，耳机接口，可选GPIB、LAN接口

温馨小贴士：请您仔细阅读产品使用说明书，正确使用本产品。
