概述

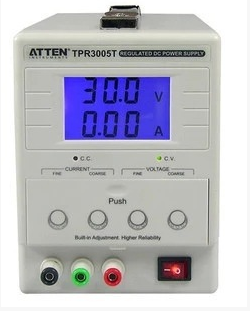

ATTEN/安泰信TPR-3005T直流稳压电源是一款高精度高可靠性恒压恒流电源，其具有限流降压、短路保护、过温保护、带负载能力强等特点。本系列电源适用于实验室、电子生产线、通讯设备维修，是科研、生产、教学等单位设备。如电源出现过热运行状况时，将在输出回路截止输出，当机内温度恢复正常时，电源输出恢复预设状态。本机具有完善保护功能，可保护用户设备不被烧毁。
ATTEN/安泰信TPR-3005T直流稳压电源参数规格
1.额定工作条件及外形尺寸
电源电压：220V±5% 50Hz（根据要求也可以定做 110V±5% 60Hz）
工作条件：温度 0℃～40℃ 相对湿度 ＜80%
储存条件：温度 -20℃～80℃ 相对湿度 ＜80%
额定输出功率：150W
外形尺寸：275×125×70（L×W×H）mm
公 司:上海如庆电子科技有限公司
电 话:86- / 31262163
67879783 / 67841893
传 真:86-
联系人:吕小姐 // 张先生
手 机: // //
Q Q: 53727603
网 址：www.rq17.cn
www.17ndt.com
ATTEN/安泰信TPR-3005T直流稳压电源技术参数
输出电压从0～30V之间连续可调
输出电流从0～5A之间连续可调
电源效应：CV≤0.01%+1mV
CC≤0.2%+1mA
负载效应：CV≤0.01%+5mV（I≤3A）
CC≤0.2%+5mA（I≤3A）
CV≤0.01%+7mV（I＞3A）
CC≤0.2%+7mA（I＞3A）
纹波噪声：CV≤0.5mVr.m.s（I≤3A）
CC≤3mAr.m.s（I≤3A）
(5Hz~1MHz) CV≤1mVr.m.s（I＞3A）
CC≤5mAr.m.s（I＞3A）
电压度：±0.5% rdg+2个字
电流度：±0.5% rdg+2个字
数显分辨率：±0.5%rdg+2个字
高压测试：漏电流≤1mA (测试条件：输入对地1700VAC/2s)
绝缘阻抗：绝缘电阻≥7MΩ (测试条件：输入对地500VDC/5s)
工作方式：恒压/恒流
保护方式：限流降压、短路保护、过温保护、过压保护
散热方式：风冷
ATTEN/安泰信TPR-3005T直流稳压电源使用说明
1.注意事项
交流输入
交流输入应为220V±5% 50Hz（如果是110V±5% 60Hz在机箱后面会标明）。
散热
请勿在环境温度过40℃的地方使用，散热风扇位于仪器的后部，应留有足够的空间，有利于散热。
输出电压过冲限制
当开启电源时，输出端之间的电压不过预置值。
ATTEN/安泰信TPR-3005T直流稳压电源过热保护
此系列电源具有完善的过热保护功能，可保护电源工作在非正常状态下不会导致内部元器件过热而烧毁电源及用户设备。如当电源内部变压器温度过热时，将自动切断输入交流电压；当电源内部功率器件温度过热时，电源将截止输出。当电源内部温度降到正常范围内，电源都将恢复预设工作状态。
2.限流设定
决定需要供电仪器的大安全电流。
用一短路线暂时将输出（+）和（-）端子短路。
旋转电压旋钮，直至CC指示灯亮。
调节电流旋钮到需要的电流值。
电流值（过载保护）设定完毕，以后请勿改变电流旋钮。
取掉短路线，可进入工作状态。
3.恒压/恒流特性
该系列电源的工作特性称为恒压/恒流自动转换型，它能随负载的变化在恒压与恒流状态之间连续转变，恒压与恒流方式之间的交点称为转换点。例如，如果负载使电源工作于恒压方式，则输出稳定电压。随着负载的增大，输出电压会一直保持稳定，直至达到预置的限流值。到限流值后，输出电流保持稳定，输出电压随着负载的进一步增加而成比例减小，恒压与恒流的转换由前面板的LED指示。相似的从恒流到恒压的自动转换是随着负载的减小进行的。恒压时CV指示灯亮，恒流时CC指示灯亮。
TPR-3005T直流稳压电源操作方法
将电源开关置于“OFF”位置。
确保输入电源电压正确。
接上电源。
将电源开关置于“ON”位置。
调节“VOLTAGE”和“CURRENT”旋钮到需要的电压和电流值。
连接外部负载到“+”、“－”输出端子。
当用在要求较高的地方，输出端“+”或“－”接线柱必须有一个要与GND接线柱可靠连接，这样可以减小输出的纹波电压。
ATTEN/安泰信TPR-3005T直流稳压电源维护
公 司:上海如庆电子科技有限公司
电 话:86- / 31262163
67879783 / 67841893
传 真:86-
联系人:吕小姐 // 张先生
手 机: // //
Q Q: 53727603
网 址：www.rq17.cn
www.17ndt.com
保险管替换
如果保险管烧断，稳压和稳流指示灯都熄灭，本电源将停止工作，除了发生问题一般保险盒不要打开，要找出并纠正保险管烧断的原因，然后再用相同值的保险管替换。
