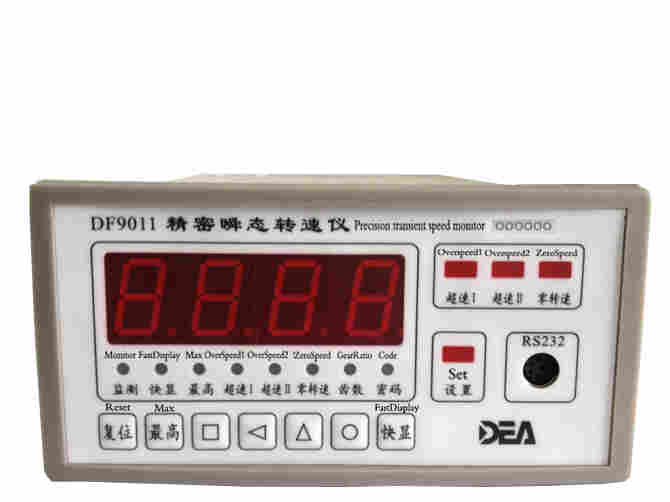

DF9011精密瞬态转速仪，是我们为旋转机械的转速监测而专门设计制造的新产品。
☆ 真正的免维护仪表
以监测PLC的设计制造理念来保证仪表的高可靠性。
内置微处理器，对传感器、仪表线路、软件进行连续自诊断。
E2PROM自动记忆仪表运行状态数据。
☆ 真正的多功能、智能化监测仪表
通过前面键盘对转速仪表进行速报警、零转速报警、齿数的设置，可以方便实现各种转速量的监测和保护。
提供多种定制测量功能，来满足不同需要。
实时记录测量数据，可方便下载，进行数据分析和故障诊断。
☆ 多级输出报警，保护更可靠
该表具有准确﹑迅速﹑可靠的二级报警功能，确保报警及报警输出准确无误。当转速达到报警时，该表立即报警并有相应的继电器接点输出。
☆ 高精度的电流输出
提供高精度标准4~20mA电流信号输出功能, .其精度在量程全范围内可达
±0.2%F.S。
☆ 快显功能
仪表采用高性能的微处理器，使得其采样速度可达毫秒级；因此可在显示屏上实时观察到汽轮机转速的连续变化。
☆ 高转速记忆；仪表能记忆自上次复位起至现在的高转速；为操作人员监视机组的转速和分析故障提供了可靠依据。
二、功能说明
△ DF9011精密瞬态转速仪，接收一路磁电式转速、磁阻式转速或电涡流传感器系统来的输入信号，连续地测量和监视机器的转速，对机械提供保护。
△ DF9011精密瞬态转速仪，是基于DSP处理器的智能仪表，正常观测及基本设置操作可通过仪表面板键盘来完成。
以下功能是标准提供的：
▲ 查询仪表的基本设置参数；
▲ 仪表给传感器提供具有过压保护、短路保护的直流电源；
▲ 监测值的速、零转速限判别和状态指示、输出；
▲ 仪表有三个控制继电器，可以实现多级保护和零转速控制。
▲ 仪表参数和数据存储在E2PROM内，失电情况下可长期保存。
▲ 量程、报警、危险及齿数任意设定改变。
△ DF9011精密瞬态转速仪，具有完善的自检和自诊断功能：
▲ 处理器定时对仪表测量回路进行自检，视仪表通道测量回路的工作情况，在回路出
现故障时自动旁路，使其退出工作；
▲ 具有监视每个传感器及其电缆工作正常与否的线路（OK Circuit），在传感器线圈
出现开（断）路或短路、前置器输出异常等故障发生时，自动使该通道的危险控制输出失效，防制继电器误动作导致机组错误停机；
▲ 在供电电源输入85～265Vac的宽范围内，整个仪表都能高可靠、高稳定地运行。
仪表对电源进行监视，在电源掉电、上电、异常波动等情况下，可自行锁定运行状态，旁路危险继电器输出，待电源恢复正常后按所保持状态继续运行。
三．性能指标
▲ 标准盘装台式金属机箱 。
▲ ABS面框，柔性薄膜面板。
▲ 供电电源：在输入电源85～265Vac范围内，仪表均能稳定工作；
额定功耗为15watts。
▲ 提供传感器工作电源；
大电流35 mA；
电压：+12～+24V和-12～-24V可选；（根据订货时提供）
▲ 信号输入：接入磁电（阻）传感器输入信号，频率高：20KHz.
信号小幅度（峰峰值）≮100mV。
▲ 测量量程：键盘设定，任意可选；
测量精度优于±2 r/min（满量程）。
▲ 齿数：1～255任意；
▲ 显示：高亮红色LED 数显；
数字显示精度：±1个字；
▲ 测量频率范围：0～10 KHz。
▲ 记录输出：标准电流，均有输出短路保护功能。
4～20 mA（或0～10 mA定制），负载能力≮500Ω；
缓冲传感器信号输出：具有短路保护功能，输出阻抗100Ω。
▲ 继电器：三组继电器，各继电器均有一组触点输出（常开、中点）；
触点输出容量：AC220V 、2A
▲ 使用环境： 温度： -10～60℃；
相对湿度：不大于95%， 无结露。
▲ 面板尺寸：160mm×80mm； 机箱深度：200 mm
▲ 安装开孔尺寸：（151±0.5）mm×（76±0.5）mm
▲ 质量：≯2K
六、仪表操作步骤
1） 按上面所述接好后面端子连线。
特别提示：
▲ 传感器到仪表连接好采用整根两芯屏蔽电缆，电缆屏蔽层中间不能断开，也不能随便接地或与机壳等短路，应保持良好绝缘，在引入接线排时，应留有专门的屏蔽层接线端子。电缆屏蔽层一般要求在仪表端接“Shld”端，而不能多点接地；
▲ 仪表交流电源地端必须可靠连接大地；
▲ 传感器与仪表连接电缆与仪表交流电源线或其它强电回路线缆好不要长距离平行放置，尤其不能安排在同一个穿线管内；
▲ 传感器安装在大功率电机或发电机上时，好采用非金属支架，使传感器与机壳绝缘，降低干扰；
以上安装要求不能满足时，可能导致测量的不准确和控制的不可靠，我们不承担责任。
2） 给仪表通电，仪表4个数码管和所有的发光指示灯均闪烁发光约3秒。
若仪表自检未通过，随后4个数码管和所有的发光指示灯均熄灭。
若仪表自检通过，即开始正常的监视工作，数码窗中显示通道的转速值；
仪表在测量过程中自动监测各路电源，若电源中任一种电源不正常，并自动清除各继电器，待电源恢复正常后，继续工作。
3） 仪表参数设置；
通过前面面板键盘可设置以下参数：
☉量程的设定
设置该转速仪表的测量范围；
☉ 齿数的设定
根据当前机组的齿数设定仪表齿数；
☉ 速Ⅰ、速Ⅱ、零转速参数的设定
注：仪表继电器动作延时、记忆、报警回差等的设置我们可按用户要求特殊定制。
注：尽量在仪表不投入现场运行时设置好各项参数；
同时，在现场运行时不能进行任何参数的设置，以免影响正常的监测工作，造成的任何后果我们不承担责任。
4）参数设置完毕，运用到仪表，仪表即可独立工作；可以通过仪表观察如下：
☉ 转速的测量监视；
☉ 读出仪表运行记录数据。
七、按键基本说明
|
复位 |
： 此键用于系统复位和继电器、LED复位及状态退出；
① 按住该键5秒以上，复位保持的LED指示和继电器；
②按住10秒以上仪表系统复位；
③按住10秒以上仪表系统复位将清楚高转速记忆值；
④退出设置状态，不保持设置参数值；按住该键1秒以上即可。
|
高 |
: 读出在上一次高转速记录清除后到当前出现的高转速值；按动该键（约１秒），仪表将显示记录的高转速值，再次按动该键将退出高转速查询，回到监测状态。
： 系统功能切换；
①按动该键（约1秒），将依此查询仪表基本参数；
②按住约5秒以上，将切换到仪表参数设置状态下，输入正确的密码才可改变参数。
③在参数设置状态下，按动该键依此切换各设置参数量。
： 在设置参数时，该变参数设置过程中设置值的位置；按住该键（约1秒），当前编辑位置将左移一位，连续按动将循环移动，到左端后返回到右一位；同时该位闪烁，表示当前正在对该位进行编辑。
|
|
：数字输入键；对闪烁位数字进行加1操作，到9后再增1就回到0；每按动一次（按动时间约１秒），将向上递增一个数值；连续按动即可输入任意数值。
|
|
：参数设置保存和确认密码；
①参数设置保存；按住该键5秒以上，修改的设置参数存储到仪表之中；
②密码确认；输入使用密码，按动该键约1秒，将获得参数设置修改权限。
