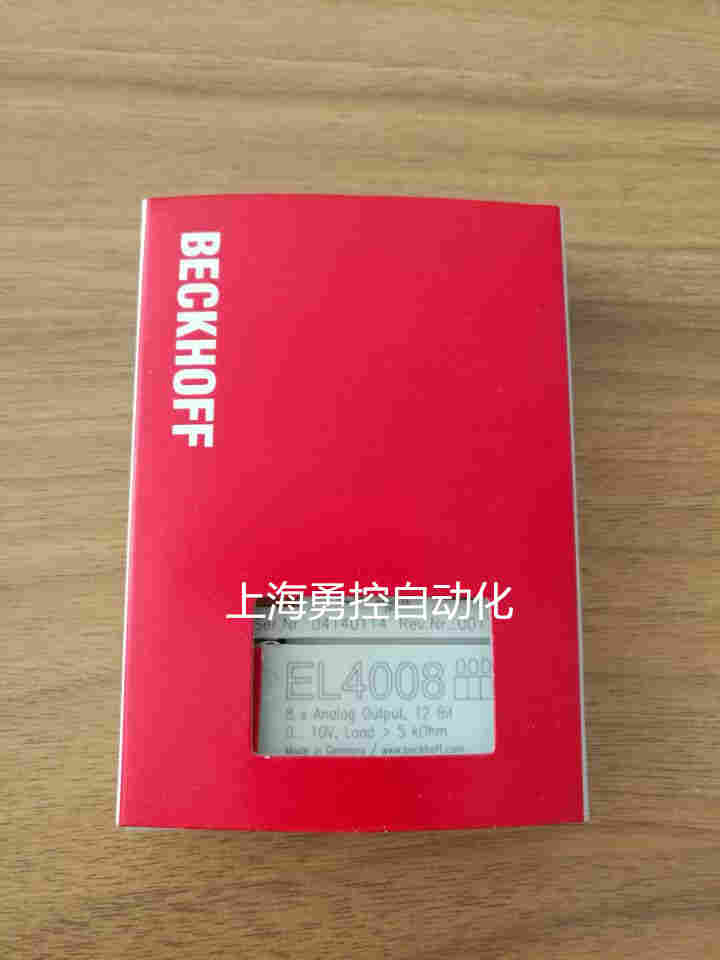

BECKHOFF EL4008是8通道模拟量输出模块
EL4004、EL4008 和 EL4104 模拟量输出端子模块用于输出 0 到 10 V 范围内的信号。该端子模块能够为处理层提供分辨率为 12 位（EL4004/EL4008）或 16 位（EL4104）的电气隔离信号。EtherCAT 端子模块的输出通道具有一个公共的接地电位。EL4004和 EL4104 型端子模块有 4 个通道。EL4048 型端子模块则有 8 个通道。输出端由 24V 电源供电。EtherCAT 端子模块的信号状态通过 LED 指示 。
通过基于 PC 的控制技术，Beckhoff 可提供适用于印刷和造纸机械的开放、灵活的自动化解决方案。Beckhoff 的产品范围包括工业 PC、I/O、现场总线组件以及驱动产品和 TwinCAT 自动化软件，它们构成了一套集成式、可满足不同需求的模块化控制系统。
| 技术参数 | EL4004 | ES4004 | EL4008 | ES4008 | EL4104 | ES4104 |
|---|---|---|---|
| 输出点数 | 4 | 8 | 4 |
| 电源 | 24 V DC，通过电源触点供电 | 24 V DC，通过电源触点供电 | 通过 E-bus 供电 |
| 信号电压 | 0…10 V | ||
| 负载 | > 5 kΩ (短路保护) | ||
| 测量误差 | < 0.1 % (满量程) | < 0.1 % (满量程) | ±0.1 % (满量程) |
| 分辨率 | 12 位 | 12 位 | 16 bits |
| 电气隔离 | 500 Vrms (E-bus/信号电压) | ||
| 转换时间 | ~ 250 µs | ~ 400 µs | ~ 80 µs |
| E-bus 电流消耗 | 180 mA (参见技术文档) | ||
| 过程映像中的位宽 | 输出: 4 x 16 位数据，4 x 16 位控制/状态 | 输出: 8 x 16 位数据，8 x 16 位控制/状态 | 输出: 4 x 16 位数据，4 x 16 位控制/状态 |
| 重量 | 约 85 g | 约 85 g | 约 65 g |
Beckhoff 依据基于PC 的控制技术提供开放式、高灵活性的自动化解决方案。硬件和软件组件的升级性使得客户定制化解决方案成为可能，与传统的控制器相比，它能够大大提升印刷机械的生产率和灵活性。 Beckhoff 的产品系列包括高性能的工业 PC、各种电子 I/O 端子模块、 EtherCAT 高速现场总线、TwinCAT 自动化软件以及灵活的展开式伺服驱动技术。
TwinCAT 集成了 PLC 和运动控制功能，以高性能控制机器的各个工艺步骤。此外，还可为具体的任务提供各种软件模块： 重点放在印刷工艺所需的传动和凸轮盘功能及各种同步机构，以便能够处理几乎任何数量的加工轴。
