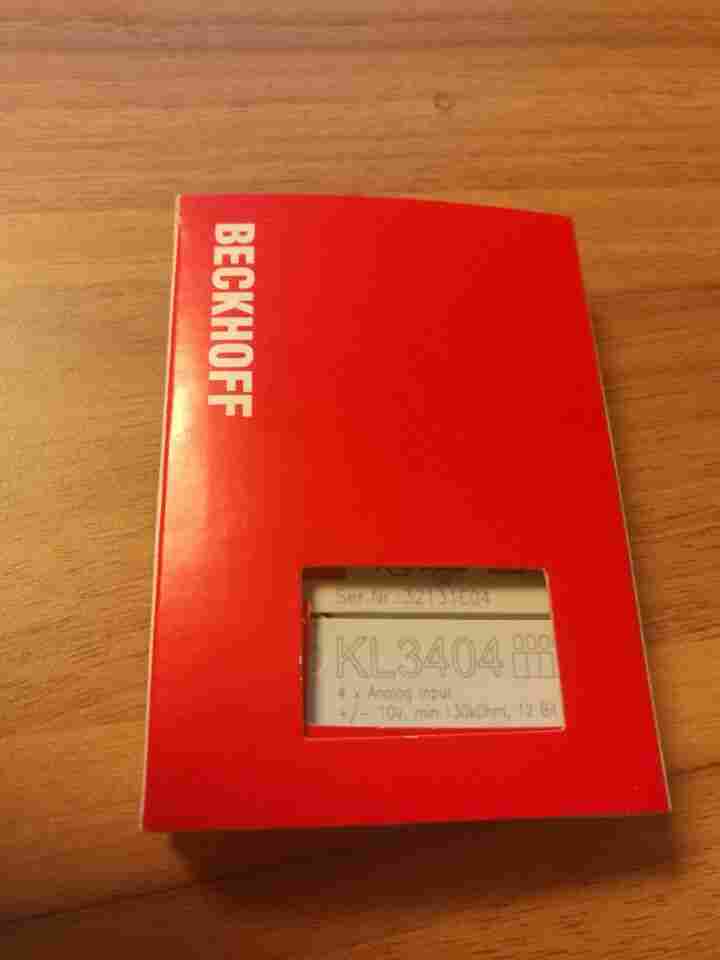

BECKHOFF KL3404是4通道模拟量输入模块，采集电压范围-10-10V
上海勇控自动化提供BECKHOFF KL3404的促销价格。
模拟量输入端子模块 KL3404、KL3408、KL3464 和 KL3468 用于处理 -10 V 和 +10 V 或 0 V 和 10 V 范围内的信号。电流被数字化后的分辨率为 12 位，并在电隔离的状态下被传送到上一级自动化设备。在 KL3404 和 KL3464 总线端子模块中，有 4 个输入端为 2 线制型，并有一个公共的接地电位端。输入端的内部接地为基准接地。KL3408 和 KL3468 有 8 个通道，特别适合安装在控制柜内以节省空间。采用单一导线连接技术可大限度地减少连接多通道传感器所占用的空间。电源触点被连在一起。所有输入端的基准接地为 0V 电源触点。LED 指示与总线耦合器的数据交换状态。
适用于所有机器人类型的集成控制平台
拱架机器人，SCARA 机器人，关节型机器人或并联机器人 – 仅需一个自动化平台即可实现任何加工步骤。具有高度重复性的高动态处理设备需要这样一个系统，该系统能够确保所有子流程（包括物理信号采样、运动控制器中的处理和对物理输出的响应）的延迟低。Beckhoff 能够为您提供所需的产品和技术：高性能工业 PC 和嵌入式 PC（配备装为工业应用而开发的主板）、控制面板和显示元件、高速紧凑型 I/O 组件（防护等级 IP 20 或 IP 67）、高速 EtherCAT 开放式通讯系统、多功能伺服驱动技术 、经济高效的步进电机技术以及 TwinCAT PLC 和运动控制软件。
| 技术参数 | KL3404 | KS3404 | KL3408 | KS3408 | KL3464 | KS3464 | KL3468 | KS3468 |
|---|---|---|---|---|
| 输入点数 | 4 | 8 | 4 | 8 |
| 电源 | 通过 K-bus 供电 | |||
| 信号电压 | -10…+10 V | -10…+10 V | 0…10 V | 0…10 V |
| 内部电阻 | > 130 kΩ | |||
| 分辨率 | 12 位 (对于 0…10 V 范围：分辨率为 11 位) | |||
| 转换时间 | ~ 2 ms | ~ 4 ms | ~ 2 ms | ~ 4 ms |
| 测量误差 | < ±0.3 %（满量程） | |||
| 电气隔离 | 500 Vrms （K-bus/信号电压） | |||
| K-bus 电流消耗 | 100 mA | 140 mA | 100 mA | 140 mA |
| 过程映像中的位宽 | 输入：4 x 16位数据 (4 x 8 位控制/状态可选) | 输入：8 x 16 位数据（8 x 8 位控制/状态可选） | 输入：4 x 16位数据 (4 x 8 位控制/状态可选) | 输入：8 x 16 位数据（8 x 8 位控制/状态可选） |
| 组态 | 无地址或组态设置 | |||
| 重量 | 75 g | |||
| 工作/储藏温度 | 0…+55 °C/-25…+85 °C | |||
| 相对湿度 | 95 %，无冷凝 | |||
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 标准 | |||
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2 /EN 61000-6-4 标准 | |||
