插入式超声波流量计怎样安装

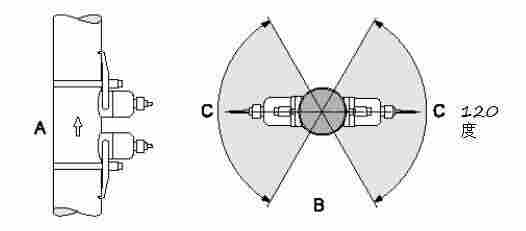

1.选择传感器安装的位置。

标准的安装方式是竖直安装。
对于侧面安装的时候，传感器的位置在120度的弧度范围内。

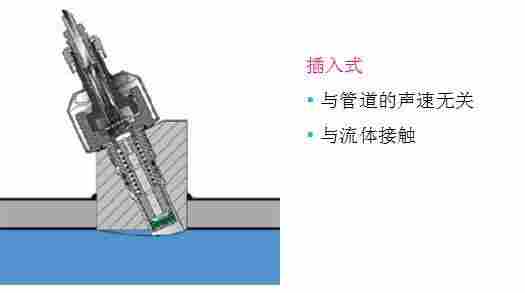

插入式超声波流量计与管道的声速无关，传感器与流体直接接触。

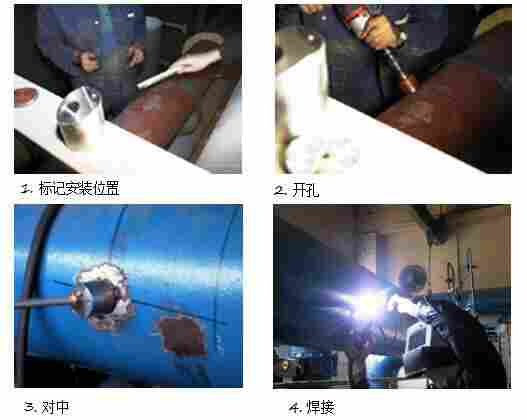

2.传感器安装。

标记安装位置（误差越小越好）；
开孔（使用的开孔工具，降低管道内压力，管道如果是不可焊接材质需要外加抱箍）；
对中（测量管道壁厚，对准上下游传感器角度）；
焊接。

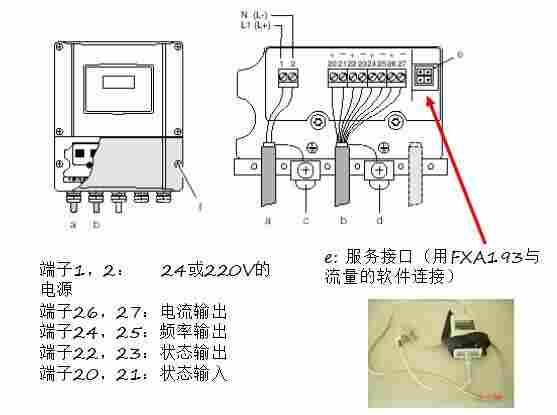

3.仪表接线。

注意按说明书图纸接线，不要接错，特别是电源线，注意现场电压，否则容易烧坏流量计主板。

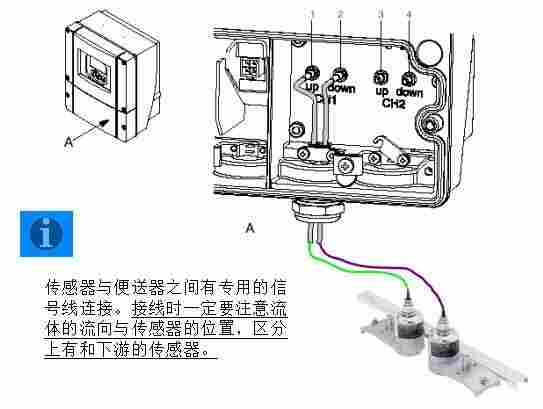

4.传感器接线。

传感器与便送器之间有的信号线连接。接线时一定要注意流体的流向与传感器的位置，区分上有和下游的传感器。

以上是插入式超声波流量计安装步骤，您也可以下载安装视频仔细观看。
