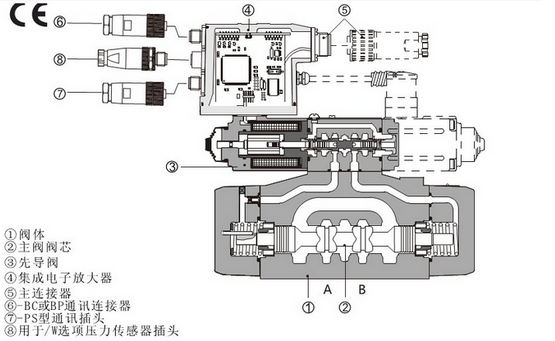

ATOS阿托斯比例电磁阀的结构如图所示。比例电磁铁是直流电磁铁，但它与普通直流电磁铁不同。普通直流电磁铁的衔铁只有吸合和断开两个工作位置，并且在吸合时磁路中几乎没有气隙.而比例电磁铁要求吸合力或位移与给定电流成比例。并在衔铁的全部工作行程上，磁路中保持一定的气隙‘.其结构主要由极靴1、线圈2、壳体5和衔铁10等组成。线圈2中通电后产生磁场，因隔磁环4的存在。使磁力线主要部分通过衔铁10、气隙和极靴1，形成回路口极靴对衔铁产生吸力门在线圈中电流一定时。吸力的大小因极靴1与衔铁间的距离不同而变化。但衔铁在气隙适中的一段行程中，吸力随位置的改变发生的变化很小。
ATOS阿托斯电液比例阀工作原理
设计中就使比例电磁铁的衔铁在这段行程中工作。因此。改变线圈中的电流，即可在衔铁上得到与其成正比的吸力。用比例电磁铁代替螺旋手柄来调整液压阀，就能使输出乐力或流量与输人电流对应成比例地发生变化。
?
