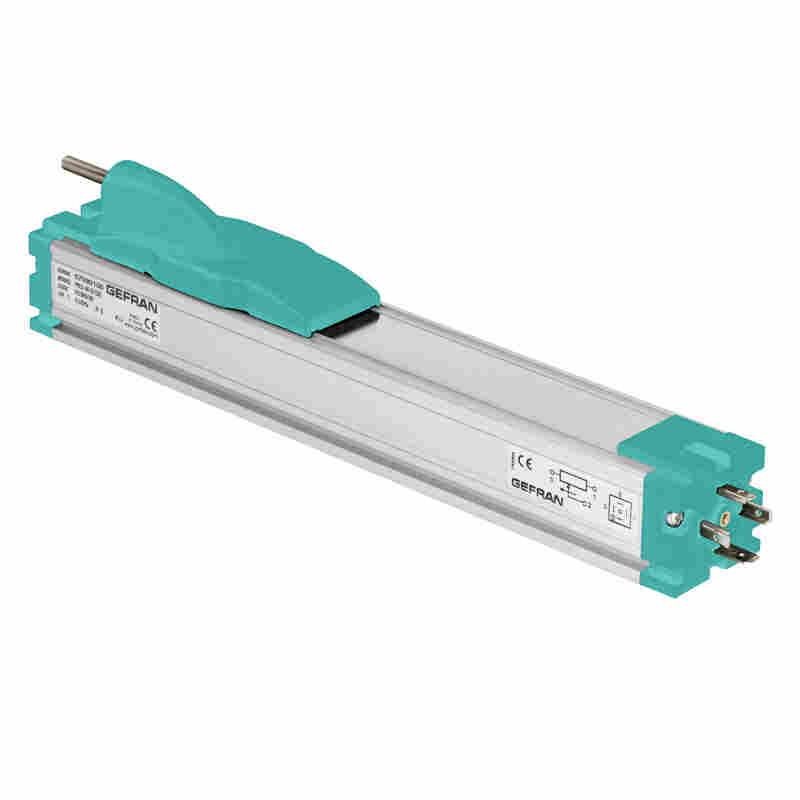

GEFRAN杰弗伦位置传感器功能和概述
| F048504 |
概观
传感器经过改进，以确保在所有条件下都具有更高的可靠性
采用接头机械联动，带有游隙，M5螺纹
由于在理论电气冲程之外输出中没有电信号变化，安装变得更简单
新的凹槽为通常的支架系统提供了极好的替代方案
适用于塑料注塑机，立式压力机和许多其他加工应用
防护等级IP40
产品的操作资料
寿命可达4000毫米
位移传感器
捕获对象的移动
允许换能器有一个滑动部分
通常附在这个对象上。
这个移动部分通常以两种方式执行::
- Shank：这是与电位器一起使用的经典系统
选择传感器时，应始终注意
给出了两条测量路径：
- 机械方式：这是机械操作区域
换能器
- 电气工作路径：这是电气定义的区域，
换能器的安装可以通过三种不同的方式安装
附件类型可以实现：
- 安装支架：这是常用的方法
但是，需要一个自由的表面来安装。为此，
两个或多个安装支架的长度为
Wegaufnehmers分发
- 法兰：这种类型的附件非常适合应用
推杆穿过开口的地方。在
精度规格适用的范围
因此，在规划应用程序时这很重要
选择电路的换能器
大于或等于要测量的运动。
使用。它由推杆组成
运动传递到换能器的内部组件。
- 滑动：这种无杆系统减少了
纵向耦合安装尺寸。
这种类型的组件尤其适用于较大的测量路径
侧向无力连杆很重要。
- 自调心球接头：它们用于直接
将电位器固定在两点之间
活动部件。这种类型的组装允许豁免
进一步的附着点，并允许检测
交错轴上的移动。不适用于较大的测量路径
合适的。
