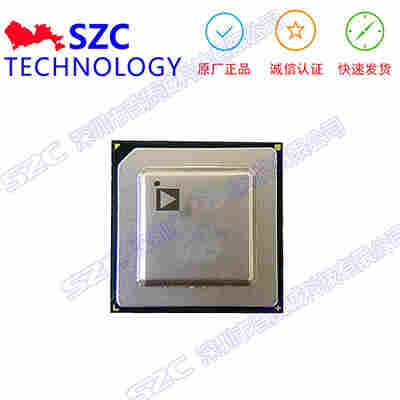

AD9689BBPZ-2600模数转换器产品介绍
AD9689BBPZ-2600询价热线AD9689BBPZ-2600现货AD9689BBPZ-2600代理王先生 深圳市首质诚科技有限公司, AD9689BBPZ-2600是一款双通道、14位、2.0 GSPS/2.6 GSPS模数转换器(ADC)。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该产品设计支持通信应用，能够实现高达5 GHz的宽带宽模拟信号直接采样。ADC输入的−3 dB带宽为9 GHz。AD9689针对宽输入带宽、高采样速率、的线性度和小封装低功耗而优化。
产品型号：AD9689BBPZ-2600
产品名称：模数转换器
AD9689BBPZ-2600特征
J ESD204B（子类 1）编码串行数字输出
每通道支持高达16 Gbps的通道速率
噪声密度
−152 dBFS/Hz（2.56 GSPS，满量程电压 = 1.7 V p-p）
-154 dBFS/Hz（2.56 GSPS，满量程电压 = 2.0 V p-p）
-154.2 dBFS/Hz（2.0 GSPS，满量程电压 = 1.7 V p-p）
-155.3 dBFS/Hz（2.0 GSPS，满量程电压 = 2.0 V p-p）
2.56 GSPS时每通道功耗：1.55 W（默认设置）
SFDR（2.56 GSPS编码时）
73 dBFS（1.8 GHz AIN，−2.0 dBFS）
59 dBFS（5.53 GHz AIN，−2.0 dBFS)
满量程电压 = 1.1 V p-p
SNR（2.56 GSPS编码时）
59.7 dBFS（1.8 GHzA IN，−2.0 dBFS）
53.0 dBFS（5.53 GHzA IN，−2.0 dBFS）
满量程电压 = 1.1 V p-p
SFDR（2.0 GSPS编码时）
78dBFS（900 MHz AIN，−2.0 dBFS）
62 dBFS（5.53 GHz AIN，−2.0 dBFS)
满量程电压 = 1.1 V p-p
SNR（2.0 GSPS编码时）
62.7dBFS（900 MHz AIN，−2.0 dBFS）
53.1 dBFS（5.5 GHz AIN，−2.0 dBFS)
满量程电压 = 1.1 V p-p
0.975 V、1.9 V 和 2.5 V 直流电源供电
模拟输入全功率带宽：9 GHz (−3 dB)
幅度检测位支持实现高效AGC
可编程FIR滤波器，用于模拟通道损耗平衡
每通道集成2个宽带数字处理器
48 位 NCO
可编程抽取率
相位相干NCO开关
多提供4个通道
串行端口控制
支持 100 MHz SPI 写入和 50 MHz SPI 读取
具有2和4分频选项的整数时钟
灵活的 JESD204B 线配置
片内扰动
AD9689BBPZ-2600产品详情
AD9689BBPZ-2600是一款双通道、14位、2.0 GSPS/2.6 GSPS模数转换器(ADC)。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该产品设计支持通信应用，能够实现高达5 GHz的宽带宽模拟信号直接采样。ADC输入的−3 dB带宽为9 GHz。AD9689针对宽输入带宽、高采样速率、的线性度和小封装低功耗而优化。
AD9689BBPZ-2600应用
分集多频段和多模数字接收器
3G/4G、TD-SCDMA、W-CDMA和GSM、LTE、LTE-A
电子测试与测量系统
相控阵雷达和电子战
DOCSIS 3.0 CMTS上游接收路径
HFC数字反向路径接收器
