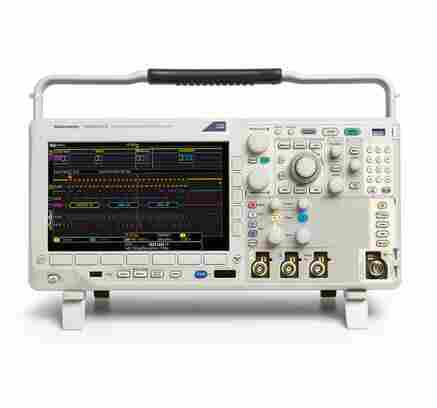

泰克MDO3104示波器产品介绍
泰克MDO3104数字示波器咨询热线手机深圳市仪表世界连锁店有限公司现货销售
泰克MDO3104数字示波器简介:MDO3000混合域示波器集合六种仪器功能，可选配频谱分析仪，信号发生器等功能。您可在一台示波器中捕获模拟、数字和射频信号。您还可以升级仪器功能，可根据您调试要求的不断提高升级仪器带宽。
的六合一综合示波器，可以全面量身定制，可以全面升级
当今集成设计需要集成度与之相当的示波器，如 MDO3000 混合域示波器 (MDO) 系列。这是一种 6 合 1 示波器之集大成者，集成了一台频谱分析仪、一台任意函数发生器、一台逻辑分析仪、一台协议分析仪和一台数字电压表/计数器。MDO3000 系列可以全面定制及全面升级，您可以现在或在以后需要时增加仪器和性能。
三年保修
特点
采用 125 种触发组合的获奖示波器
通过 Wave Inspector® 控件达到 10 M 点记录长度
标配基本频谱分析仪
根据测试需求添加仪器和功能
测量精度
保证 18 种技术规格
TPP 系列探头为标配，每条模拟通道一只
3.9 pF 的业内佳电容性探头负载
250 MHz、500 MHz 或 1 GHz 探头带宽，可满足示波器的带宽
基本频谱分析仪，标配
3 GHz 频谱分析仪可以升级
业内一款真正集成的频谱分析仪硬件
|
|
MDO3012 |
MDO3014 |
MDO3022 |
MDO3024 |
MDO3032 |
MDO3034 |
MDO3052 |
MDO3054 |
MDO3102 |
MDO3104 |
|
模拟通道 |
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 |
2 |
4 |
|
模拟通道带宽 |
100 MHz |
100 MHz |
200 MHz |
200 MHz |
350 MHz |
350 MHz |
500 MHz |
500 MHz |
1 GHz |
1 GHz |
|
上升时间（典型计算值）
（10 mV/格设置，50 Ω 输入终端）
|
4 ns |
4 ns |
2 ns |
2 ns |
1.14 ns |
1.14 ns |
800 ps |
800 ps |
400 ps |
400 ps |
|
采样率（1 个通道） |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
5 GS/s |
5 GS/s |
|
采样率（2 个通道） |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
2.5 GS/s |
5 GS/s |
5 GS/s |
|
采样率（4 个通道） |
- |
2.5 GS/s |
- |
2.5 GS/s |
- |
2.5 GS/s |
- |
2.5 GS/s |
- |
2.5 GS/s |
|
记录长度（1 个通道） |
10 M |
10 M |
10 M |
10 M |
10 M |
10 M |
10 M |
10 M |
10 M |
10 M |
|
记录长度（2 个通道） |
10 M |
10 M |
10 M |
10 M |
10 M |
10 M |
10 M |
10 M |
10 M |
10 M |
|
记录长度（4 个通道） |
- |
10 M |
- |
10 M |
- |
10 M |
- |
10 M |
- |
10 M |
|
带有 MDO3MSO 选件的数字通道 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
|
带有 MDO3AFG 选件的任意函数发生器输出 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
频谱分析仪通道 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
频谱分析仪的标准频率范围 |
9 kHz - 100 MHz |
9 kHz - 100 MHz |
9 kHz - 200 MHz |
9 kHz - 200 MHz |
9 kHz - 350 MHz |
9 kHz - 350 MHz |
9 kHz - 500 MHz |
9 kHz - 500 MHz |
9 kHz - 1 GHz |
9 kHz - 1 GHz |
|
带有 MDO3SA 选件的频谱分析仪的可选频率范围 |
9 kHz - 3 GHz |
9 kHz - 3 GHz |
9 kHz - 3 GHz |
9 kHz - 3 GHz |
9 kHz - 3 GHz |
9 kHz - 3 GHz |
9 kHz - 3 GHz |
9 kHz - 3 GHz |
9 kHz - 3 GHz |
9 kHz - 3 GHz |
