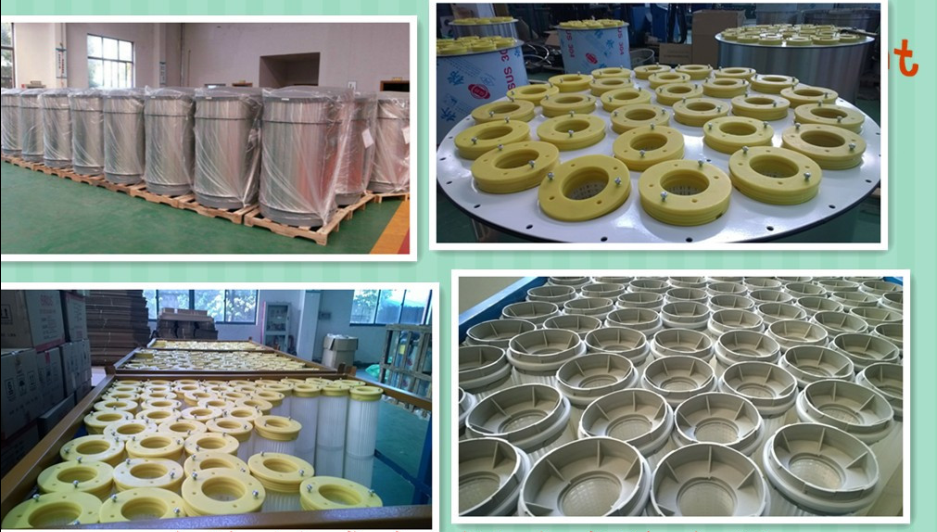

型号
表1 型号说明
|
型号 |
过滤面积 |
筒体直径 |
过滤介质 |
重量 |
|
CH1M05 |
5m2 |
400mm |
筒式滤芯 |
54kg |
|
CH2M13 |
13m2 |
600mm |
65kg |
|
|
CH3M24 |
24m2 |
800mm |
83kg |
|
|
CH4M47 |
47m2 |
1000mm |
100kg |
|
|
CH1M01 |
1m2 |
400mm |
袋式滤芯 |
55kg |
|
CH2M03 |
3m2 |
600mm |
68kg |
|
|
CH3M06 |
6m2 |
800mm |
87kg |
|
|
CH4M11 |
11m2 |
1000mm |
110kg |
|
|
CH1M02 |
2m2 |
400mm |
袋式滤芯 |
56kg |
|
CH2M06 |
6m2 |
600mm |
70kg |
|
|
CH3M11 |
11m2 |
800mm |
91kg |
|
|
CH4M21 |
21m2 |
1000mm |
120kg |
Ø 筒体材料：碳钢或不锈钢
Ø 附件：离心式风机、底座、锥斗可选

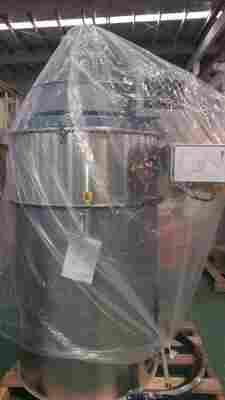

三. 重量及包装尺寸
|
图 (一) |
|
四. 除尘器的安装
1. 底座的焊接及除尘器的安装
除尘器的底座焊接在仓顶上, 保证底座的水平、垂直、圆度。
安装除尘器时, 提供足够的空间以便维护时打开检测门。
除尘器正常工作所需的所有连接工作都由用户来提供。
l 卡箍式底座
(1) 将安装底座(随机固定在包装箱的顶部)水平地焊接在水泥仓顶。参见图(三)。注意:
A. 焊缝不得有穿孔, 如不能保证密封性, 应使用密封硅胶;
B. 必须保证法兰的水平位置;
C. 法兰边与筒仓顶部之间的距离不得小于40毫米。
D. 除尘器的安装位置应避免靠近水泥输送管的出口。
(2) 将除尘器水平地吊放到安装底座上, 上下法兰对齐。参见图(四)。
有必要时, 可以对使用条件进行调整:
1) 调整储气罐进口压力。
2) 调整电子控制板的设置, 同样也可以改变压缩空气的消耗量。
l 法兰式底座
(1) 将安装底座(随机固定在包装箱的顶部)水平地焊接在水泥仓顶。参见图(二)。必要时在法兰面上打上密封硅胶。
(2) 用随机的螺丝紧固下筒体和底座。
|
|
底座焊接完毕后，安装除尘器。 注意：除尘器底边法兰孔需与底座的法兰孔对齐，并依次装上 ① 外六角螺栓 ② 平垫圈(螺栓和锁紧螺母均有平垫圈) ③ 密封条 ④ 发兰底座 ⑤ 锁紧螺母 螺母锁紧请均匀用力，防止法兰变形。 |
图 (二)
2. 集尘料斗
安装并紧固完集尘料斗后，将除尘器直接安装在集尘料斗上，上下法兰对齐。
五． 起吊除尘器
只可使用除尘器上提供的吊环进行起吊。采用合适的起重设备起吊除尘器, 并采取一切必须的安全措施。
注意: 在整个运输和吊装过程中, 必须使用除尘器两侧的吊环来起吊, 并保持机器水平
