TH-JX交流采样现场校验仪产品介绍

TH-JX交流采样现场校验仪是上海徐吉电气有限公司生产销售TH-JX交流采样现场校验仪，TH-JX交流采样现场校验仪是根据电网公司《交流采样测量校验规范》以及电力行业标准DL/T630-1997《交流采样远动终端技术条件》要求而设计的，其主要目的是为了实现对交流采样的实负荷（在线）测试，具有钳形夹测量和直接测量两种方式，体积小、重量轻、携带方便、操作简便、功能齐全、可靠性及安全性好，是一台理想的交流采样现场在线校验设备。

TH-JX交流采样现场校验仪详细介绍

本目录是上海徐吉电气有限公司为您精心提供

主要功能

1、可现场在线校验交流采样。

2、具有钳形电流夹测量功能，能在线测量交流电流，从而可实现对单三相交流电压电流及功率的实负荷测试。

3、可测量单、三相交流电压电流、单三相有功功率、无功功率、视在功率、功率因数、频率及相位。

4、可测量电压与电压之间的相位以及三相电压对称度。

5、具有完善的RS-232接口和IEEE-488接口（选件），通过软件可实现计算机及数据管理。

主要特点

1、电流电压自动切换量程，过流过压自动报警保护。

2、具有自校准功能、确保装置量值长期准确。

3、可选配1A、5A、20A、100A四套电流钳中的任意一套或二套，每套电流钳都进行过校准。

4、具有接口总线隔离、电网隔离以及输入输出回路隔离技术，安全性高，抗干扰能力强，电磁兼容性能好。

5、显示方式：直读显示、按格显示、一次量显示，PT、CT变比可手动任意输入。

6、具有屏幕数据保持功能，可方便人工读数，一旦锁定，屏幕数据保持不变，一旦解锁，又可恢复正常测试。

7、面板按键采用导电橡胶，使用寿命千万次以上。

8、宽屏液晶显示，中文操作提示，操作简便，界面简明。

主要技术指标

Ø 精度等级：0.05级

Ø 交流电压量程 UA、UB、UC：60V、120V、240V自动切换量程

UAB、UCB、UCA：100V、200V、400V自动切换量程

Ø 交流电流量程：IA、IB、IC：1A、5A自动切换量程

Ø 钳形电流夹测量量程：1A、5A、20A、100A（可任选一档或二档）

技术参数表

被测量	测量范围	年准确度	分辨率
交流电压	0～120％FS	0.03％RD+0.02％FS	6位
交流电流	0～125％FS	0.03％RD+0.02％FS	6位
频率	43.000H_Z-65.000H_Z	±0.01H_Z	0.001H_Z（5位）
相位	0.00°-359.99°	±0.2°	0.01°（5位）
有功功率		0.05％FS	6位
无功功率		0.1％FS	6位
视在功率		0.1％FS	6位
功率因数	-1.00000--+1.00000	0.1%	6位
钳形夹测试		0.5%FS	6位

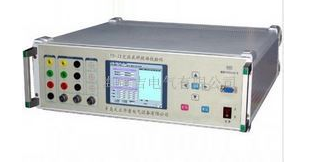

TH-JX交流采样现场校验仪
