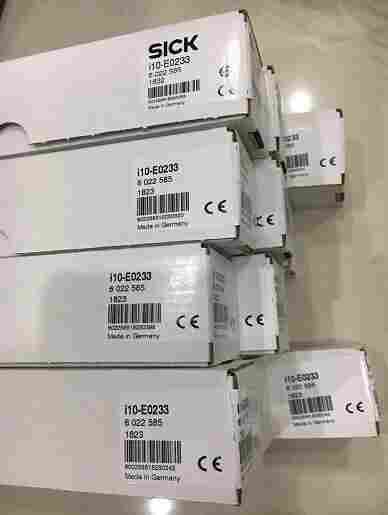

安全锁定装置6022585，i10-E0233 Lock
带有高锁定力的安全且经济的门监控
无需附加的装配平台即可进行简单的安装 — 直接在防护门框的铝型板处
通过三个电缆引入实现灵活的电气连接
附加信号触点改进了诊断
实际调节：种类广泛的激励元件 — 适用于所有门
不同的开关元件为电气安装提供合适的解决方案
带有 Flexi Loop：在低布线成本的情况下进行包括诊断的安全串联
类型: i10-E0313S02 Lock 订货号: 6011368
产品系列: i10 Lock 产品系列: 安全锁定装置
锁定原理: 工作电流原理
锁定力 Fmax: 1,300 N
连接类型: 电缆引入，3 x M20
Flexi-Loop-ready: 否
锁定监控正向打开常闭触点数量: 2
锁定监控常开接点数量: 0
门监控装置正向打开常闭触点数量: 1
安全锁定装置 i10 Lock 是一种可靠的防护设备，可而防止人员进入危险区域。凭借其细长的结构，能够简单且直接地安装至防护门框。不同的开关元件和激励元件使其在机械和电气方面非常灵活。因此，此安全锁定装置能够适用于各应用。
概览
薄型塑料外壳
固定的和移动的激励元件
带有 M20 x 1.5 的电缆引入或者可兼容 Flexi Loop 的 M12 插塞接头（与变型有关）
工作电流或闭路电流原理变型
锁定和门监测
IP 67 外壳防护等级
应用
适用领域
安全监控可旋转、侧面可移动或可拆卸的防护设备
惯性运动时的人员保护
用于自动化制造系统的过程保护
污染等级3
开关原理慢动开关元件
使用类别AC-15/DC-13 (IEC 60947-5-1)
额定工作电流（电压） 4 A (230 V AC)
额定绝缘电压 Ui 250 V
额定冲击耐受电压 Uimp 2,500 V
输出方式机电触点
功耗≤ 8 W
短路保险4 A gG
开关电压≥ 12 V DC
开关电流（开关电压） ≥ 1 mA (24 V DC)
励磁工作电压(20.4 V DC ... 26.4 V DC)
磁铁接通时间100 %
锁定原理工作电流原理
