0821097德国海隆HERION压力开关的正确安装资料

0821097，德国海隆HERION压力开关的正确安装资料

小巧的设计

提供刻度，即使在操作过程中也可轻松调整开关点

采用甘油密封设计，适用于0°C以下的温度

带锁（可选）

技术数据

用于油处理压缩空气，液压油和其他具有良好减摩性能的流体的压力开关（状态流体）工作粘度：

高达1000 mm2 / s的可重复性：

±2％

开关元件：微动开关

防护等级：IP 54

环境温度：

0至+ 80°C（凹槽密封圈）

 -  20至+ 80°C（glydring密封）流体温度：

0至+ 80°C

大。 开关元件温度：

+ 80°C

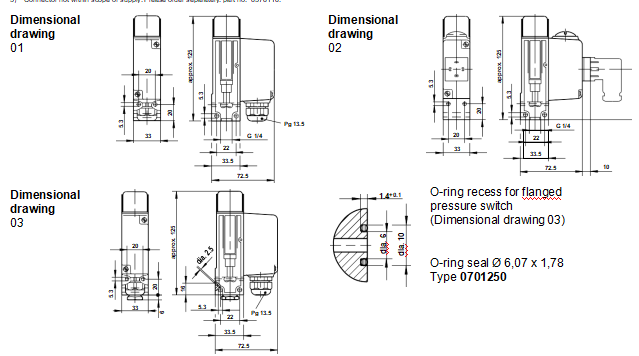

安装位置：

垂直向下的压力连接要避免振动/冲击：

大10克（正弦）1）

订购示例

液压压力开关，设定点120 bar上升，电气连接Pg 13.5，带刻度，

流体连接G 1/4，带运输许可类型：0821060

2 3切换功能：

微动开关SPDT

p端子1  -  3：触点在压力上升时闭合，

端子1  -  2：触点在上升时打开

1个压力。

参考转换次数：60 / min。

参考温度+ 30°C

（参考温度为+ 70°C，Imax仅对应于表格值的50％）。

大1 x 106个开关周期电流（在大电流的50％时，触点寿命约为3倍）。

机械寿命约5 x 106个开关周期。

对于非侵蚀性气氛，特别是不含任何硫，以下限制是有效的：

带有标准银触点的微动开关：

Vmin appr。 8 ... 12 V，Imin appr。 10 mA，大值acc。到上面的表格。

带镀金触点的微动开关:(额外收费）：

Vmin和Imin：无下限合理上限：

Vmax appr。 48 V，Imax appr。 20毫安; （对于更高的值，银弹簧触点完全足够）。

根据VDE Reg，爬电距离和空气路径对应于绝缘组B. 0110（微动开关的接触清除除外）。

火花淬火（直流）：

1.与感性负载并联的二极管进行连接时确保极性正确。

淬火二极管（整流器）的尺寸：二极管VD的额定电压1.4x VTerm。

二极管的额定电流IRatedEload

选择快速开关二极管（恢复trr200ns）。

2.RC-与负载并联（或与开关触点并联）的链路。适合直流和交流电。
