SY/S.8.1

SY/S.8.1时间控制器南京斯沃电气供应

SY/S.8.1产品简介
SY/S.8.1智能照明灯光控制系统，可按现场实际情况（实际照度、人员等使用环境具体状况），通过远程计算机控制，实现多种智能化的灯光控制。
SY/S.8.1安装在配电箱的门上或安装在现场，如办公室、会议室、值班室等墙面，可进行现场控制。
SY/S.8.1现场智能控制面板应具有场景现场记忆功能，以便于现场临时修改场景控制功能以适应不同场合的需要。

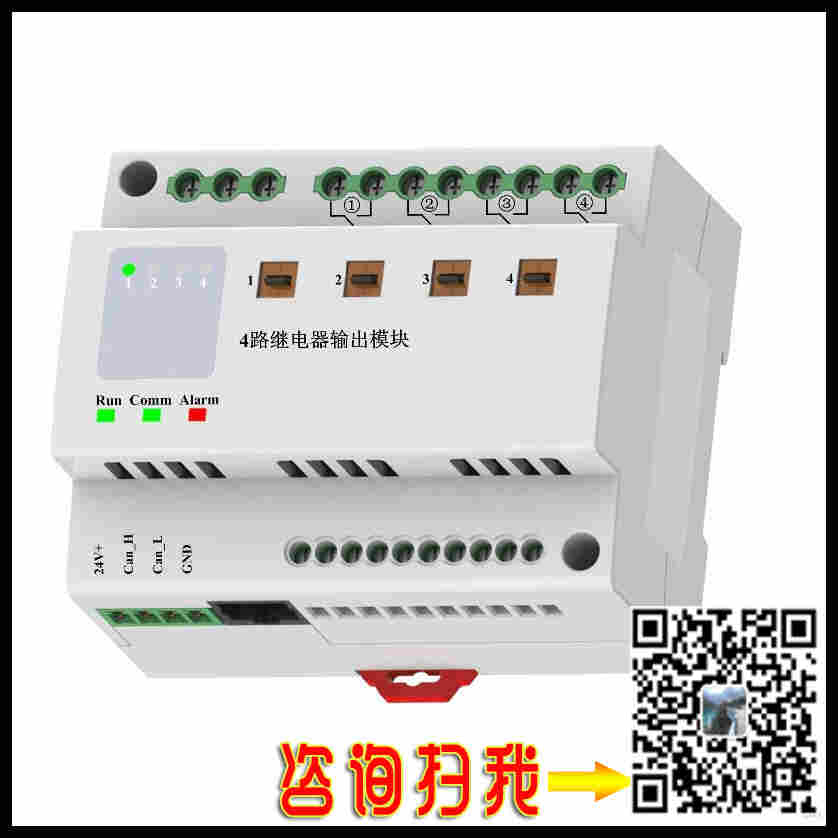

智能照明控制模块（内置电源模块AC220V供电）
工作电压：AC220V
标称电流：16A/30A
输出回路：4/6/8/9/10/12
功能特点：
1.远程集中控制与就地控制
2.消防联动（24V信号与干接点信号）消防信号反馈
3.应急手动控制
4.掉电记忆，断电自锁
5.后台或面板负载状态显示
6.后台或面板时间设定
7.后台或面板场景设定
8.可外加照度检测、人体红外微波感应
9.可外加无线控制（手机、电脑、PAD）
10.导轨式安装
通讯方式：RS485通讯，标准Modbus-RTU通讯协议

产品名称:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />	型号规格	工作电压	标称电流	输出回路	功耗	功能特点	通讯方式	外形尺寸
智能照明时控模块	SWZM-R0416	AC220V	16A	4	<6w	1.远程集中控制与就地控制 2.消防联动（24V信号与干接点信号）消防信号反馈 3.应急手动控制 4.掉电记忆，断电自锁 5.后台或面板负载状态显示 6.后台或面板时间设定 7.后台或面板场景设定 8.可外加照度检测、人体红外微波感应 9.可外加无线控制（手机、电脑、PAD） 10.导轨式安装	RS485通讯	90*100*65
	SWZM-R0616			6	<7w			126*100*65
	SWZM-R0816			8	<8w			162*100*65
	SWZM-R0916			9	<8w			162*100*65
	SWZM-R1016			10	<9w			216*100*65
	SWZM-R1216			12	<9w			216*100*65
	SWZM-R0430		30A	4	<6w			126*100*65
	SWZM-R0630			6	<7w			162*100*65
	SWZM-R0830			8	<8w			216*100*65

SY/S.8.1产品功能
重新设计的加密系统，支持工程加密。可进行报警指示
基于工业以太网和现场工业CAN总线；
每路可设置16个时间段


SY/S.8.1技术指标
远程控制： 通过面板和电脑直接控制
全数字 TCP/IP 协议
延时开关： 开延时/关延时功能
外观尺寸：72mm(L)×98mm(W)×68mm(H)；
状态显示：LED指示CPU、通信状态及每个回路工作状态
受控回路：4路继电器开关，4路0-10V调光接口；




SY/S.8.1系统架构
■ 单主机网络
· SY/S.8.1智能系统中的单主机的网络元件数量为：EC-NET总线A为集中式控制，SY/S.8.1总线B为分立式控制，多可挂载64个模块单元。
· SY/S.8.1总线A为集中式控制，般用于对接系统系统模块，事件触发输入模块，输出模块及红外、串口扩展输出等。
· SY/S.8.1总线B为分立式控制，般用于接输入模块及输入、输出混合模块等。
■ 多主机网络
当个系统的设备需求远远大于单主机网络的容量时，可以通过以太网交换机把多个单主机网络联接起来构成个大型网络，下层子网为SY/S.8.1总线协议上层为TCP/IP协议。多可由255个单主机网络构成个具备实时监控反馈以及控制的大型网络，网络IP地址可以由0到254。


SY/S.8.1应用范围
1、行政办公建筑：机关、企业单位的办公楼等
园林景观建筑：主题公园、游乐园、动植物园、亭台楼榭等
医疗卫生建筑：医院、诊所、疗养
商业综合建筑：商业综合体、购物中心、商业广场、级市场等
家庭照明控制，如：别墅、三室两厅等住宅、精装修房、小区道路等；
文教体育建筑：学校、图书馆、文化宫、文化中心、体育馆等


SY/S.8.1项目案例
音乐喷泉控制预案
     由调光模块、智能照明控制模块组成。通过对模块的编程，实现不同需求下的照明场景。
     程控、场景控制：通过控制变频器的输出频率，去调整电动机的转速，实现无转速控制，表现音乐的强弱变化与水柱的低变化，实现灯光、音乐、水柱的数字化控制，营造不同气氛。
