该产品广泛用于冶金、化工、石油、城建、环保、食品等领域，高精度测量水、丁酮流量计自来水、柴油、汽油和轻质成品油等液体的流量。配备有卫生接头的丁酮流量计可以应用于制药行业。结构为防爆设计，可以显示流量量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。
产品特点编辑
n 高度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
n 重复性好，如经常校准或在线校准可得到极高的度，在贸易结算中是优先选用的
流量计；
n 具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正；
n所有有效数据掉电后保持10年不丢；
n 范围度宽，中大口径可达1:20，小口径为1:10；

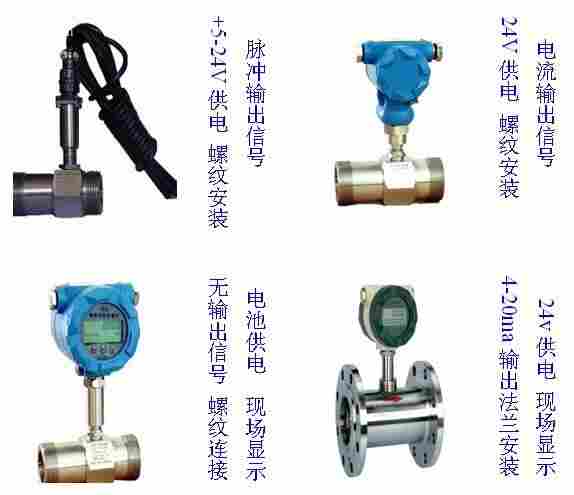

丁酮流量计
丁酮流量计
n结构紧凑轻巧，安装维护方便，流通能力大；
n适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
n型传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、
双向型、井下型、混砂型等
n可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护
方便；
技术特点编辑
高度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或
在线校准可得
到极高的度，在贸易结算中是优先选用的流量计；
·输出脉冲频率信号，适于量计量及与计算机连接，无零点漂移，抗干扰能力强；
·可获得很高的频率信号（3~4kHz），信号分辨力强；
·范围度宽，中大口径可达1:20，小口径为1:10；
·结构紧凑轻巧，安装维护方便，流通能力大；
·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
·型传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、
双向型、井下
型、混砂型等；
·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护
方便。
流量计
流量计基本参数
|
污水管道流量计执行标准 |
涡轮流量传感器（JB/T9246-1999） |
|
仪表口径及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
|
精度等级 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
传感器材质 |
304不锈钢、316（L）不锈钢等 |
|
污水管道流量计使用条件 |
介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%~90% 大气压力：86KPa~106KPa |
|
信号输出功能 |
脉冲信号、4~20mA信号 |
|
通讯输出功能 |
RS485通讯、HART协议等 |
|
污水管道流量计工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 |
|
信号线接口 |
基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
|
防爆等级 |
ExdIIBT6或ExdIICT4 |
|
防护等级 |
IP65或更高（可订制） |
污水管道流量计主要用于：导热油、液压油、柴油、重油、压缩机油、煤气、氮气、天然气等测量。
二、流量计工作原理

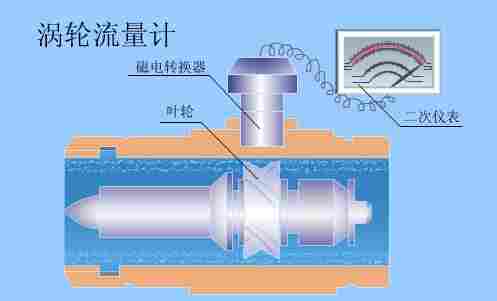

传感器内的涡轮在流体作用下产生旋转使信号检测器的磁场产生变化，因此在信号检测器的线圈中，感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。丁酮流量计此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。
三、流量计设计特点
JKM-LWGY型流量计采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。传感器采用不锈钢结构，(叶轮采用2Cr13或者双相钢轮)防腐蚀性能好，采用红宝石轴承并配硬质合金(LT6)轴套保证了涡轮传感器的使用寿命和长期的稳定性，钐钴永磁合金作为信号检测器，输出信号强，磁稳定性好，可在0-120℃介质正常工作。流量计本身具有自整流的结构，小型轻巧，结构简单，丁酮流量计可在短时间内将其组合拆开，安装使用相当方便。
四、管道流量计
技术性能管道流量计对于粘度较高的液压油，机油，小口径规格可以采用实流。
五、丁酮流量计型号和规格代号表
|
型号 |
规格代号 |
说明 |
||
|
JKM-LWGY |
丁酮流量计涡轮流量仪表 |
|||
|
G |
传感器 |
|||
|
Q |
气体 |
|||
|
Y |
液体 |
|||
|
丁酮流量计公称通径 |
-2 |
2mm(管螺纹G3/8″) |
||
|
-4 |
4mm(管螺纹G1/2″) |
|||
|
-6 |
6mm(管螺纹G1/2″) |
|||
|
-10 |
10mm(管螺纹G1/2″) |
|||
|
-15 |
15mm(法兰型或者管螺纹连接G1″) |
|||
|
-25 -32 |
25mm(法兰型或者管螺纹连接G11/4″) 32mm（法兰型或者管螺纹连接） |
|||
|
-40 |
40mm(法兰型或者管螺纹连接) |
|||
|
-50 -65 |
50mm(法兰型) 65mm（法兰型） |
|||
|
-80 |
80mm(法兰型) |
|||
|
-100 -125 |
100mm(法兰型) 125mm(法兰型) |
|||
|
-150 |
150mm(法兰型) |
|||
|
-200 |
200mm(法兰型或者插入式) |
|||
|
-250 |
250mm(法兰型或者插入式) |
|||
|
-300 |
300mm(法兰型或者插入式) |
|||
