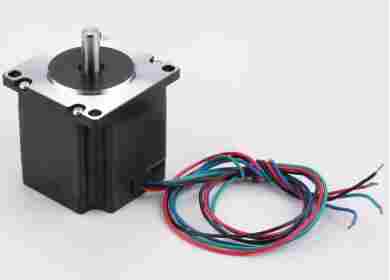

5LF10U-3

5LF10U-3产品说明

5LF10U-3来自厦门伊诗图电机有限公司 5LF10U-3大量提供
EASTOUR行星减速机，EASTOUR步进电机，台湾TROY泰映, CPG晟邦,韩国DKM, 台湾MCN明椿，台湾海鑫ASTK，台湾SUPER电机，北译PEEIMOGER电机，日本SMJ,山洋步进马达、多摩川步进马达。

3.工作方式接口和频率发生器。 用单片机控制步进电动机，需要在输入输出接口上用3条I/0线对步进电动机进行控制，这时，单片机用I/O口的RA0、RAI、RA2控制步进电动机的三相

优点缺点 1.电机旋转的角度正比于脉冲数； 2.电机停转的时候具有大的转矩（当绕组激磁时）； 3.由于每步的精度在百分之三到百分之五，而且不会将一步的误差积累到下一步因而有较好的位置精度和运动的重复性； 结构 直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(p)影响: n=60.f / p。在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转 速回授至控制中心反复校正，以期达到接近直流电机特性的方式。也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。 直流无刷驱动器包括电源部及控制部如图 (1) :电源部提供三相电源给电机，控制部则依需求转换输入电源频率。

VRKD-5D-50-T1 VRKD-5D-50-T2 VRKD-5D-100-T1 VRKD-5D-100-T2 VRKD-5D-200-T1 VRKD-5D-200-T2 VRKD-5D-400-T1 VRKD-5D-400-T2 VRKD-5D-750-T1 VRKD-5D-750-T2 VRKD-5D-1000-T1 VRKD-5D-1000-T2 VRKD-5D-1500-T1 VRKD-5D-1500-T2 VRKD-5D-2000-T1 VRKD-5D-2000-T2 VRKD-5D-2500-T1 VRKD-5D-2500-T2 VRKD-5D-3000-T1 VRKD-5D-3000-T2 VRKD-5D-3500-T1 VRKD-5D-3500-T2 VRKD-5D-4000-T1 VRKD-5D-4000-T2 VRKD-5D-4500-T1 VRKD-5D-4500-T2 VRKD-5D-5000-T1 VRKD-5D-5000-T2

电源部可以直接以直流电输入(一般为24v)或以交流电输入(110v/220 v)，如果输入是交流电就得先经转换器(converter)转成直流。不论是直流电输入或交流电输入要转入电机线圈前须先将 直流电压由换流器(inverter)转成3相电压来驱动电机。换流器(inverter)一般由6个功率晶体管(q1~q6)分为上臂(q1、q3、q5)/下臂(q2、q4、q6)连接电机作为控制流经电机线圈的开关。控 制部则提供pwm(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制，所以 电机内部装有能感应磁场的霍尔传感器(hall-sensor)，做为速度之闭回路控制，同时也做为相序控制的依据。但这只是用来做为速度控制并不能拿来做为定位控制。
