直角螺母电磁脉冲阀DMF-ZM-20

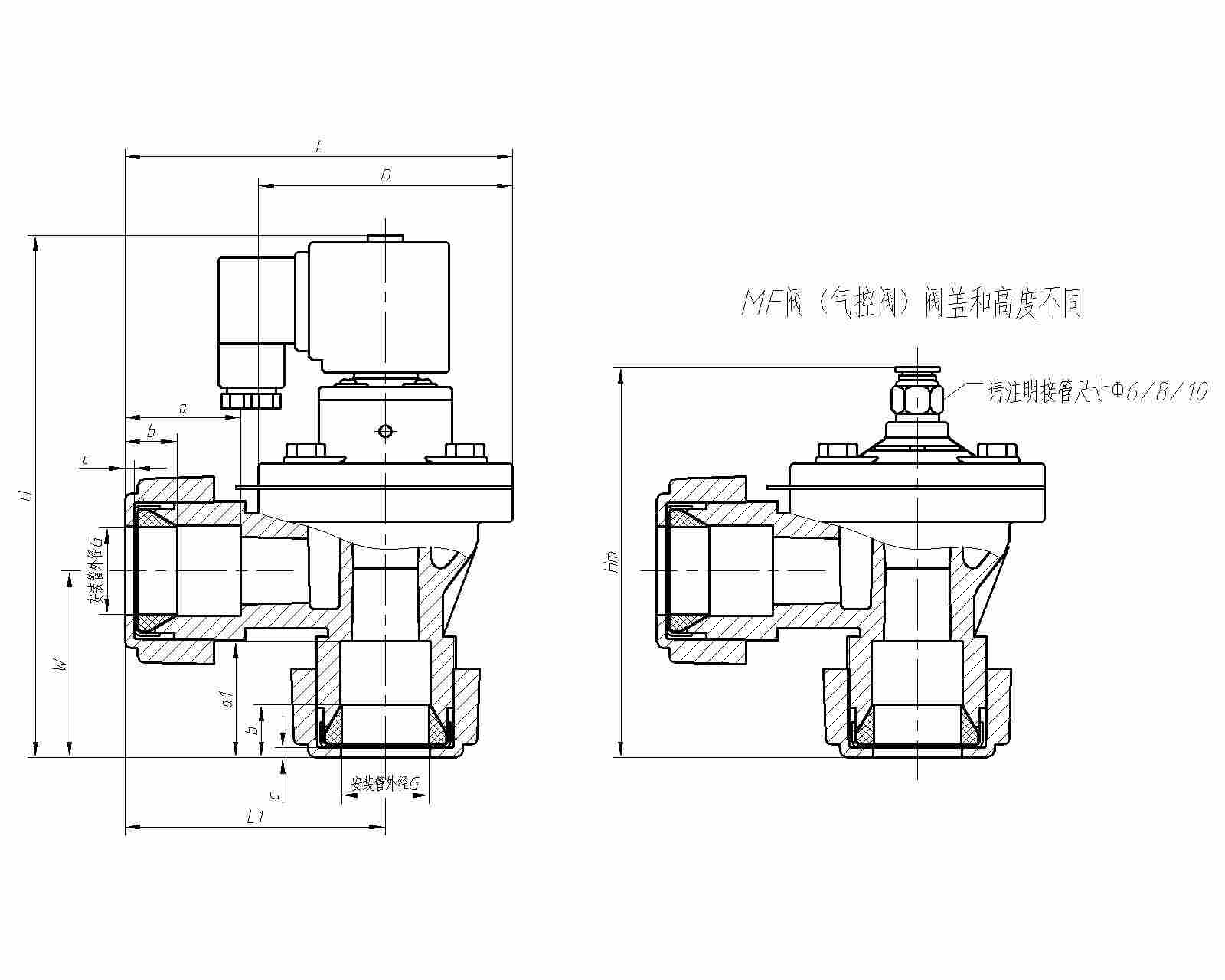

DMF-ZM-20安装尺寸图示
公称通径 | 膜片 | D | H | L | G | W | L1 | a | a1 | b | c | g | Hm | 喷吹 | 流量系数 | ||
公制 | 英制 | Kv | Cv | ||||||||||||||
20 | 3/4" | 单 | Φ80 | 164 | 122 | Φ27 | 59 | 82 | 36.5 | 36.5 | 16.5 | 3 | - | 123 | 3.5～6 | 18 | 21 |
单位：mm
ZM-20电磁脉冲阀技术指标： | ||||
名称 | 指标 | |||
工作介质 | 洁净空气（<55°C) | |||
工作压力 | 0.1∽0.7MPa | |||
工作电压 | DC24v | AC110v | AC220v | |
工作电流 | 1A | 0.46A | 0.23A | |
工作温度 （1、2级） | 常温（1级） | -25∽80°C（-13∽176°F） | ||
高温（2级） | -25∽230°C（-13∽446°F） | |||
膜片直径 | Φ80mm | |||
流量系数Kv/Cv | 17.55/20.48 | |||
喷吹面积 | 3.5~6m2 | |||
进出气口通径 | Φ27 | |||
质量 | 0.9kg | |||
空气相对湿度 | ≤85% | |||
防护等级 | IP65 | |||
膜片寿命 | 喷吹100万次或3年 | |||

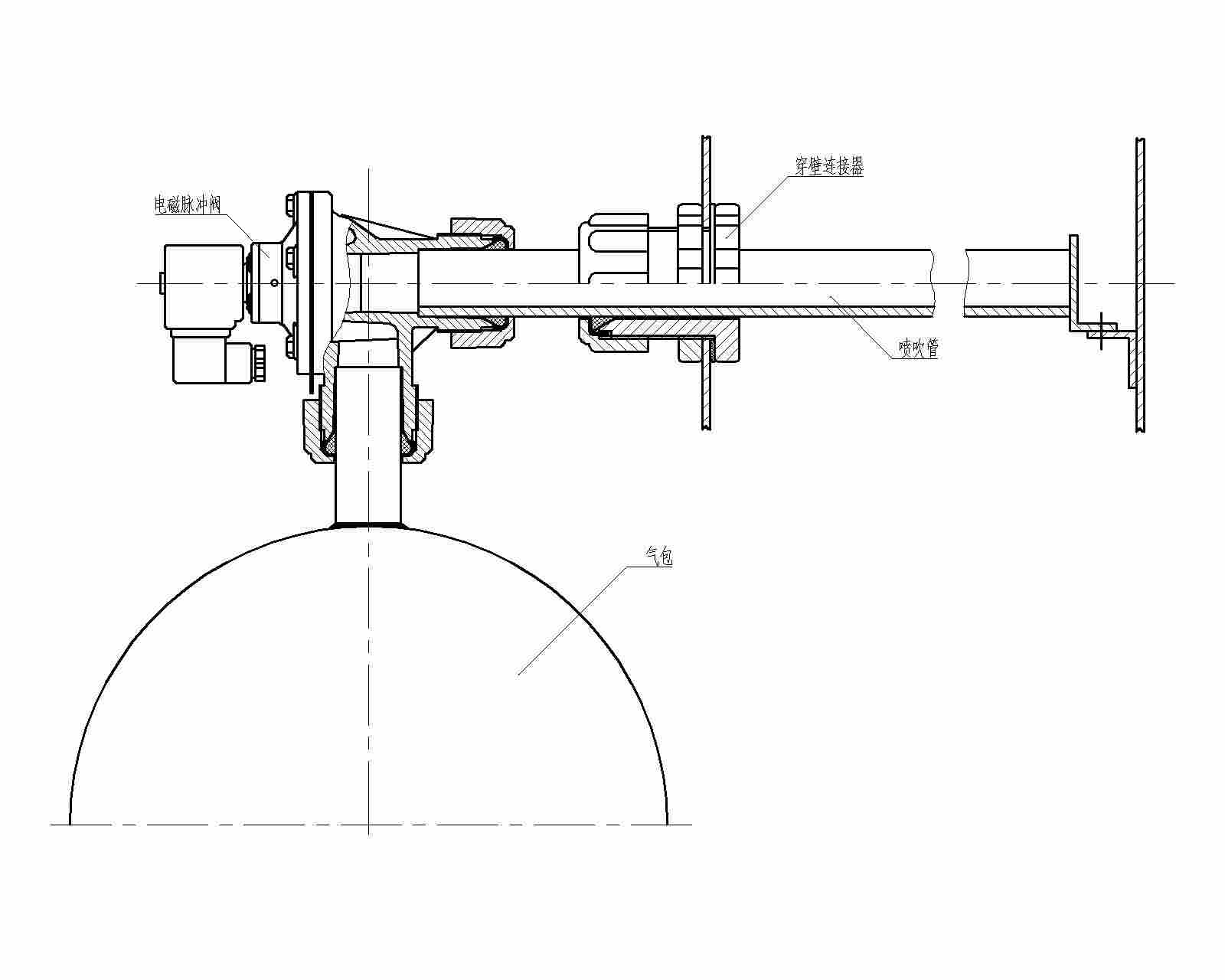

安装图：
