呼吸器综合校验仪检测标准:
GB/T16556 自给开路式压缩空气呼吸器
GA124 标准
GB/T18664-2002 呼吸器防护用品的选择、使用和维护。
TSG Z7001-2004 特种设备检验检测机构核准规则。
GB/T1226-2001 一般压力表
主要检测内容:
面罩气密性；
供气阀开启压力和面罩内静态压力检测。
标准呼吸量的的呼吸阻力检测。
呼吸量的呼吸阻力检测。
高压泄漏检测:测试管路气密性。
余压报警检测:测试气瓶余气报警压力及报警声响强度。
减压阀输出压力和输出压力变化。
安全阀开启压力等。
（压力测试精度:±1%，呼吸气量精度:±5%，呼吸频率精度:±5%）
主要技术参数: 压力测试精度:±1.5%；呼吸气量精度:±6% ；呼吸
频率精度:±6%；主机功率:＜100VA。
构造和工作原理:

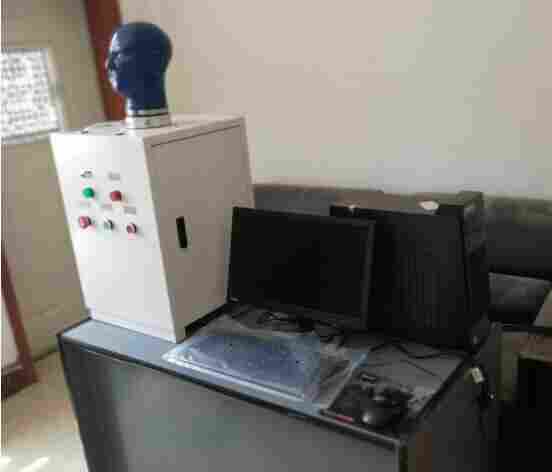

呼吸器综合检测仪由试验头
模、人工肺、计算机、高压管组成。
试验头模:
在测试中用来佩戴被测呼吸器面罩。试验头模安装在人工肺顶盖上，试验头
模的嘴与人工肺的波纹管顶部开口相通，试验头模的左眼有一个压力取样口与人
工肺底板上的微压传感器相连接，在检测呼吸器时，用来检测面罩内的压力，并
送到计算机中进行处理。
人工肺:
由电动机、波纹管和控制电路组成。波纹管的顶部有一个开口与试验头模
的嘴相通，从计算机来的指令控制电动机运转。电动机通过连杆压缩或拉伸波纹
管，从试验头模的嘴中吸入和呼出空气。人工肺有一个外壳，外壳前面板上有一
个电源指示灯和一个电源开关，用于接通机内电源。外壳后面板有一个电源接口
用于接入 220V 电源。有一个数据输入/输出接口用于人工肺与计算机之间的数
据传输，有一个传感器接口，用于将人工肺内的微压传感器和高压传感器取得的
数据传送给计算机。在外壳的左侧有一个高压接口，用于通过高压管将气瓶的
压力接入高压传感器。
高压管:
在测试 SCBA 模式下使用，高压管的一端连接在检测仪后面的高压接口
上，另一端与被测呼吸器的减压器输入口连接，还有一端与气源连接，气源可以
是呼吸器的气瓶或其他气源。
主要技术参数:
压力测试精度:±1%
呼吸气量精度:±5%
呼吸频率精度:±5%
主机功率:<100VA
外形尺寸:400×400×400(不包括头模)
质量:25KG
