区域执行器：法国施耐德球阀VTB22207

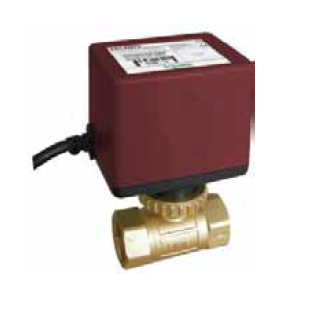

VTB 系列区域阀和AB 系列区域执行器
VTB 系列球阀和AB33U 执行器组合主要用于中央空调系统的风机盘管的水流控制。
该球阀和执行器组合适用于高关闭压差场合。
IP65 的执行器保护等级可确保多种应用场合。
.
主要特点
DN15~DN25 管径可以满足大多数风机盘管应用
*6bar 关闭压差
紧密封，低泄露，提升系统能效
IP65 保护等级，适用于恶劣环境，使用寿命更长
更高流通能力，更小阀门阻力，
可有效减小水系统水泵扬程
PN20 压力等级满足大型水系统应用要求
.
主要技术参数
口径DN15-DN25
电源220V AC 10% 50/60Hz
变压器功耗<7VA
承压等级PN20
执行器扭矩2Nm
适用介质冷冻水, 热水，50% *溶液
泄漏率< 0.01% Kv (EN12266-1)
接口BSP 螺纹ISO 7-1
执行器保护等级IP65
介质温度+5C ~ +95C
关闭压力6 bar
控制信号开/ 关
材质阀体锻黄铜
阀球不锈钢
阀座聚四氟乙烯PTFE
O 型密封环三元乙丙橡胶EPDM
执行器外壳防火型ABS
.
口径(DN) Kv(m3/h)
型号关闭压差(kPa)
阀门接口类型执行器
15 7 VTB22207 600 螺纹BSP 二通AB33U000
20 8.0 VTB23208 600 螺纹BSP 二通
25 8.6 VTB24208 600 螺纹BSP 二通
25 13.6 VTB24213 600 螺纹BSP 二通
15 6.3 VTB32206 600 螺纹BSP 三通
20 7.5 VTB33207 600 螺纹BSP 三通
25 8 VTB34208 600 螺纹BSP 三通
25 12.7 VTB34213 600 螺纹BSP 三通
