选用要点：
流量计应用领域广泛。大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
磷酸铵流量计简介：
系列流量计是根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比例。被测流体必须是导电性的液体或浆液，其导电率应当小于50μs/cm可使用具有等电位屏蔽的双芯双重屏蔽线或高频转换器，被测流体不应含较多的铁磁性物质或气泡，应根据被测流体的特性选择合适的压力等级，衬里材料，电极材料以及仪表结构形式。采用16位嵌入式微处理器，运算速度快，精度高，低频矩形波励磁，且励磁频率可编程设置，提高了流量测量的稳定性；广泛用于化工化纤，食品，造纸，制糖，矿冶，水利制药等工业领域。

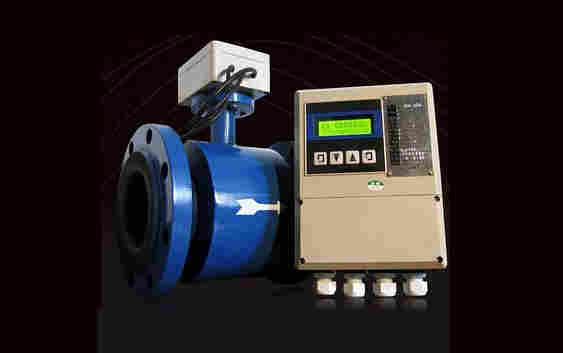

流量计根据一体型和分离型磷酸铵流量计的特点，选择合适的类型。一体型磷酸铵流量计安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。分离型磷酸铵流量计，度较高，转换器与传感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。
2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质，可用标准电极，否则用式清垢电极或有清洗连接装置的电极。对于测污泥场合，还可选用可换式电极。
3、流量计根据被测介质的腐蚀性选择电极材料。
|
进口保护法兰和接地法兰（或接地环）的选择
|
||||||
|
电极的选择 |
参考流量范围
|
口径mm |
流量范围m3/h |
口径mm |
流量范围m3/h |
|
φ15 |
0.06~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.3 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
|
|
φ50 |
0.71～70.65 |
φ800 |
|
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～176.25. |
φ2000 |
10 |
|
φ300 |
25.43～2543.40 |
φ2200 |
8.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
7.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
磷酸铵流量计选型谱
|
型号 |
口径 |
|
|||||||
|
LDE |
15~2600 |
||||||||
|
|
|
代号 |
安装形式 |
|
|||||
|
Y |
一体式 |
||||||||
|
F |
分体式 |
||||||||
|
|
代号 |
转换器型号 |
|||||||
|
ZA |
圆形 |
||||||||
|
ZB |
方形 |
||||||||
|
|
代号 |
输出信号 |
|||||||
|
I.4 |
4~20mA |
||||||||
|
f |
频率 1KHz |
||||||||
|
Rs |
串行通讯（485） |
||||||||
|
C |
控制输出 |
||||||||
|
|
代号 |
防爆要求 |
|||||||
|
N |
无防爆 |
||||||||
|
EX |
防爆（仅适用于分体式） |
||||||||
|
|
代号 |
介质温度 |
|||||||
|
T1 |
≤65℃ |
||||||||
|
T2 |
≤120℃ |
||||||||
|
T3 |
≤180℃（仅适用于分体式） |
||||||||
|
|
代号 |
内衬材质 |
|||||||
|
NE |
氯丁橡胶（≤65℃） |
||||||||
|
PTFE |
聚四氟乙烯（≤189℃） |
||||||||
|
PVC |
聚氯乙烯（≤70℃） |
||||||||
|
|
代号 |
电极材质 |
|||||||
|
316L |
不锈钢 |
||||||||
|
HC |
哈氏合金C |
||||||||
|
HB |
哈氏合金B |
||||||||
|
Ti |
钛 |
||||||||
|
Ta |
钽 |
||||||||
磷酸铵流量计应用现场选型
1.了解工艺参数
（1）了解被测液体名称（由用户提供）
（2）了解被测液体的*流量、常用流量、*小流量（由用户提供）
（3）了解工艺管径（由用户提供）
（4）了解介质温度（由用户提供）
（5）了解介质压力（由用户提供）
（6）了解被测流体的电导率（由用户提供）
（7）了解是否有负压情况存在（由用户提供）
2．初步选型
（1） 根据了解到的被测介质的名称和性质，确定是否采用磷酸铵流量计（由业务员确定）
注意：磷酸铵流量计只能测量导电液体流量，而气体、油类和绝大多数有机物液体不在一般导电液体之例
（2）根据了解到的被介质性质，确定电极材料
注意；公司一般提供不锈钢、哈氏、钛和钽等四种电极，选用电极应根据介质性质查相关资料手册
四氟耐温150C，瞬间可耐180C；
城市污水一般可采用橡胶内衬和不锈钢电极
（3）根据了解到的介质压力，选择表体法兰规格（由营销员确定）
注意：电磁法兰规格通常为当口径由DN10－250时，法兰额定压力≤1.6Mpa；
当口径由DN250－1000时，法兰额定压力≤1.0Mpa；
当介质实际压力高于上述管径－压力对应范围时，为特殊订货，但*压力不得过6.4Mpa
（4）确定介质的电导率
注意：（1） 的电导率不得低于5uS/cm
（2）自来水的电导率约为几十到上百个uS/cm，一般锅炉软水（去离子水）导电，纯水（高度蒸馏水）不导电
（3）气体、油和绝大多数有机物液体的电导率远低于5uS/cm，不导电。
3．了解用户要求
（1）了解是组合式就地显示还是分体式远传显示（由用户提供）
注意：当为分体远传显示时请了解*距离，分离*距离为20米
（2）了解是否需要其它附加功能（由用户提供）
注意：1、 本身带有上下限流量报警、频率和电流输出功能，无须另外特殊订货
2、 外壳密封防护等级有IP65和IP68两种，当选择潜水型IP68时属于特殊订货
3、当 要和计算机连接时，需增加RS－485通讯口，属于特殊订货
4．选型：通过上述步骤后，可*确定磷酸铵流量计型号规格。
磷酸铵流量计优势及卖点：
1.传感器*重要的部件－线圈作*化的设计，并通过*严格的实流试验，切实保证产品的测量精度
2.信号电极作的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度
3.线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度
4.传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性（焊接是传感器的*主要的生产工艺），特别是安装线圈后的*一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤
5.采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进行，能很好的消除电气噪声干扰，提供的测量结果
6.采用定制的双层屏蔽电缆
7.可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低
8.特殊介质测量（如浆液）采用高频励磁，消除杂波干扰
9.采用16位嵌入式微处理器，运算速度快，精度高
10.全数字处理，抗干扰能力强，测量可靠，精度高
11.低EMI开关电源，适用电源电压变化范围大，抗EMC性能好
12.用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高
13.高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等
14.菜单操作，使用方便，操作简单，易学易懂
15.双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
传感器与转换器之间的电缆长度与流体电导率和现场电气干扰等因素有关，电缆长度可用以下公式估算：
L≤σ×4
式中： L-电缆长度（m）
σ-流体电导率（µS/㎝）
但电缆一般不得过100 m。为保证测量精度和防止干扰，要求转换器尽量靠近传感器安装。
l 励磁电流线
励磁电流线可采用二芯绝缘橡皮软电缆线,建议型号为YHZ-2×1㎜2或RVVP2×32/0.2。
励磁电流线的长度与信号电缆长度一致。当使用STT3200电缆时，励磁电缆与信号电缆
合并为一根。
l 流量信号线
分体型转换器与传感器配套使用时，对被测流体电导率大于50µS/㎝的情况，流量信号传输
电缆可以使用型号为RVVP2×32/0.2的聚氯乙烯护套金属网屏蔽信号电缆。使用长度应不大
于100 m。信号线与传感器配套出厂。信号线的处理可按图3-4进行。
本转换器提供有等电位激励屏蔽信号输出电压，以降低电缆传输的分布电容对流量信号测量
的影响。当被测电导率小于50µS/㎝或长距离传输时，可使用具有等电位屏蔽的双芯双重屏
蔽信号电缆。例如STT3200电缆或BTS型三重屏蔽信号电缆。
