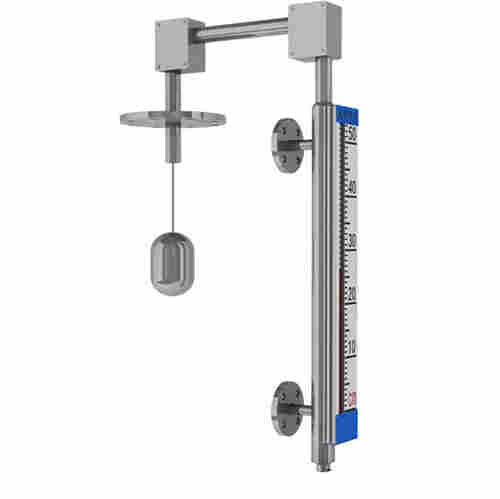

浮顶储罐用液位计产品概述
磁翻板液位计有两种主要品种，分别采用不锈钢本体内衬聚丙烯（PP）和聚四氟乙烯（PTFE）工艺，有很高的结构强度和耐腐蚀性，可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。
磁翻板液位计有不锈钢主体内衬聚四氟乙烯（PTFE）和不锈钢内衬聚丙烯（PP）两种，适合腐蚀性介质的测量。
（PTFE：聚四氟乙烯）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用*的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。
（PP：不锈钢本体内衬聚丙烯）适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好，温度及压力较低时选用此产品较高。
用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制
备注：其实如果腐蚀性不大而且不符合上面的工况，但是却需要防腐，那么一般性的弱腐蚀性液体选用304不锈钢或者316L不锈钢也可以。

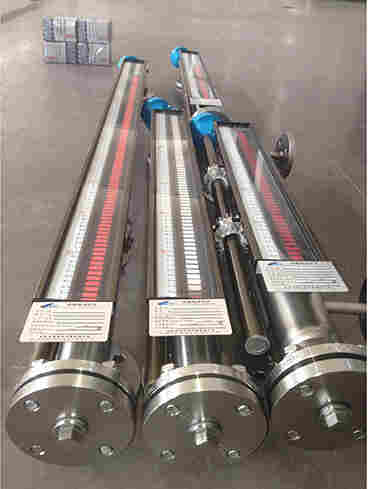

浮顶储罐用液位计特点
1、结构简单，坚固。*的技术，新颖的设计
2、抗压，指示部分和测量部分密封隔离
3、适合于恶劣的操作条件和环境条件
4、对密度≥ 0.5kg/l 的液体/ 液化气具有可靠功能
5、大型刻度条，便于读数
6、具有 PTFE 衬里或硬塑料等不同类型
7、压力：标准型≥ 4.0MPa ，中压型：6.3MPa，高压型：10.0MPa，16.0-42.0MPa
8、温度：标准型≤120℃， 中温型≤220℃，高温型≤450℃
9、可进行密度差≥ 0.1kg/l 的两种液体介质之间的界面测量
10、指示器可更换，增加限位开关和远传系统
11、远传电流输出：4~20mA (HART)
12、选型采购请咨询我公司销售、技术相关人员。
浮顶储罐用液位计技术参数
|
安装形式内容 |
侧装式 |
顶装式 |
|
|
安装间距 |
不锈钢 |
500～5000(mm) |
500-2500(mm) |
|
ABS、PP-R |
500～4000(mm) |
||
|
工作压力 |
0.6,1.6,2.5,4.0MPa |
0.6,1.6,2.5MPa |
|
|
介质密度 |
＞0。6g/c |
＞0.76g/c |
|
|
法兰连接 |
不锈钢 |
法兰20-40(DN20 PN1.0-4.0) |
法兰200-25(DN200 PN1.6) |
|
ABS |
法兰20-10(DN20 PN1.0) |
法兰200-6(DN200 PN0.6) |
|
|
主体材料 |
ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa) |
||
|
介质温度 |
-40～100℃(ABS、PP-R：-40～80℃) |
||
|
环境温度 |
-40～+70℃ |
||
|
示值误差 |
±100mm |
||
|
介质粘度 |
≤1st(10-4 /s) |
||
|
上、下限 |
1、控制灵敏度：10mm 2、输出接点容量：AC220V 2A 3、接点寿命：5×104次 4、防爆特征：iaIICT4本质安全型 |
||
|
电远传、连续显示 |
1、精度：±1.5% 2、输出负载：750Ω 3、输出信号：4～20mA输出，24V DC二线制 4、防爆特征：iaIICT4本质安全型 |
||
浮顶储罐用液位计安装使用与维护

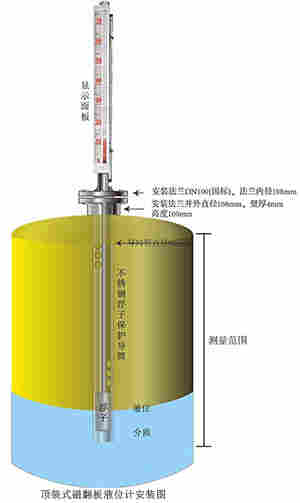

1、磁翻板液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。
2、磁翻板液位计主体周围不容许有导磁体靠近否则直接影响液位计准确工作。
3、磁翻板液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、磁翻板液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。如果在出厂时已经将浮球组件安装在主体管内，为保证运输过程中不使浮球组件损坏，我们用软卡将浮球组件固定在主体管内，安装时只要将软卡抽出即可。
6、根据介质情况，可定期打开排污法兰清洗主体管沉淀物质。
浮顶储罐用液位计型谱
|
KMUHZ |
磁翻板液位计 |
|||||
|
|
代码 |
安装方式 |
||||
|
2 |
侧装式 |
|||||
|
3 |
顶装式 |
|||||
|
|
代码 |
主体材质 |
||||
|
1 |
ABS |
|||||
|
2 |
304 |
|||||
|
3 |
316L |
|||||
|
4 |
304+PTFE |
|||||
|
|
代码 |
公称压力 |
||||
|
1 |
0.6Mpa(仅适用于主体材质为ABS时) |
|||||
|
2 |
1.6Mpa |
|||||
|
3 |
2.5Mpa |
|||||
|
4 |
4.0Mpa |
|||||
|
|
代码 |
输出信号 |
||||
|
1 |
基本型 |
|||||
|
2 |
带上、下限开关输出 |
|||||
|
3 |
带电远传（0~10mA输出，220V，AC） |
|||||
|
4 |
带电远传（4~20mA输出，24V，AC） |
|||||
|
5 |
带本案防爆型远传（4~20mA输出，24V，AC） |
|||||
|
|
安装间距（测量范围） |
|||||
|
L1 |
安装深度（顶装式）（0~4000mm任选） |
|||||
|
|
介质密度g/cm³ |
|||||
浮顶储罐用液位计结构原理与工作特性

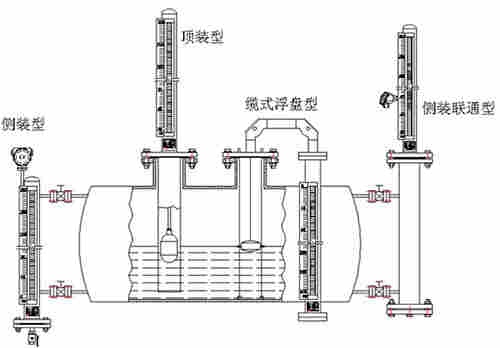

磁翻板液位计的结构原理如图，本体是一根连通管体，通过法兰与用户容器连接，连通管体内有一磁性浮子，随着液位的升降而升降。管体外面固定由翻柱组成的指示器，翻柱由红白两色组成，液拉未上升前为白色，当液位上升磁性浮子跟随上升，并通过磁耦合带动翻柱转动180度，翻成红成红色来指示液位，红、白界位即容器内的液位高度。
磁翻板液位计下方可装上排污阀，当需要时可打开排污阀，排除污垢。而上方设有排空螺栓，需要时可旋松螺栓排除空气。
在磁翻板液位计管体一侧可按用户需要加装上下限报警器，报警器分二种：（1）XG型报警器：报警器内装有动合型（常开）干簧管，当主体管内浮子随液位升（降）至报警设定点时，浮子内的磁钢将使干簧管闭合，发出接点信号，而当浮子随液位升（降）离开报警点后，该点信号自动撤消。（2）XJ型报警器：报警器内装有受磁耦合驱动报警开关，当浮子越过上下限报警点时，带动报警开关动作发出信号，实现液位报警或控制。报警开关具有一个常开触点和一个常闭触点。并具有液位不恢复报警信号不消除的记忆功能，对生产过程中的安全运行起到了非常重要的作用。
在磁翻板液位计管体的另一侧可按用户需要加装电远传变送器，将液位高度转换成标准电流信号输出,以供液位信号输出,以供液位信号远传至二次仪表进行指示控制与检测。
