电动机保护器是永诺电气有限公司的主要产品，以生产销售十多年，各类电动机保护器齐全，规格参数，相关附件证书等齐全，售后完善，适用于各类项目，OEM经销等
主要特点：
采用*的实时采样技术、配以MCU微处理器及E2PROM存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器和时间继电器等。
配有RS485串行数字接口，便于上位机（PC）进行数字通迅
主要功能
保护功能：除了具有通用的保护功能外，还有自启动、通迅启动和关闭，且欠流、过压、欠压、三相电流不平衡、自启动等功能用户可取可舍。
设置功能：智能型有设置键、数据键和移位键，当设置范围会提醒用户重新设置，避免误动作。基本型通过拨码或电位电器设定。
报警功能：当电动机过流灯闪烁报警，过流倍数越大，闪烁越快，或用保护器的接点外置报警器
显示功能：保护器通电后按设置键显示整电电流值，按数据键显示三相电流值。启动后显示故障代码且对应的故障指示灯亮，一目了然。
通迅功能：通过串行数字接口实现信息传送，一台上位机（PC）可接256台保护器，并可对每台电机进行参数设定，启停操作，便于自动化管理。
保护功能：
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
过压保护：当工作电压高于工作电压的15%时，动作时间≤6秒。
断相保护：当任何一相断相时，动作时间≤2.0秒。
堵转保护：当工作电流达到整定电流的3~8倍时，动作时间≤2秒。
短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤2秒。
不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2秒。
欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
过流保护：过流保护动作时间为反时限保护，（图二）动作时间可根据用户需要自行设定。
自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。
触点容量：AC220V/5A AC308V/3A电寿命≥10次
触点特性：触点J1公共常开常闭，触点J2常开，若需特制订购生产。（以外壳接线图为准）
通迅接口：RS185串行数字接口，通信距离≤1200米
允许误差：±5%
分体显示：距离小于5m标准配置80cm
外形尺寸：智能型 95*48*124 108*66*124
6*157
普通型 8*124
开孔尺寸：91*44 100*51 123*51 91*91
设置功能：根据电动机的额定电流值设置保护参数
配比功能：在200A以下的保护器不需配置互感器，大于200A以上的保护器需要配置电流互感器。
例如400A规格需要配400A/5A的电流互感器
通迅协议：支持厂内自行编制、MODBUS等各种通迅协议。
电动机保护器的重要意义：
1、据不完全统计，每年仅因电机烧毁所消耗的电量就达数千万度，电机 缺相，过载而引起烧坏的数量达300多万台。
2、因电机烧毁，引起重大安全事故达5000多起。
3、因故障停工、停产造成的损失达1800万元。
电动机保护器是发电、供电、用电系统的重要器件，渗透制冷、电梯、包装、食品、建材、机器人、汽车、化工、纺织、医药设备、电镀、塑料造粒、航空、船舶、养殖、天车、起重机、电气电力、木工机床、密封与酒精、环保与水处理等行业的用电领域。
电动起保护器额使用说明：
1、380VAC，660VAC三相异步电动机，馈线电路保护。 2、保护器供电电压;220VAC，380VAC、50HZ。 3、外型结构:整体与分体两种形式，分体安装距离≤5米。 4、环境温度:-30℃~+65℃，相对湿度≤90%。 5、使用环境:无足以腐蚀金属和破坏绝缘性能气体的环境。 6、安装在无剧烈震动冲击，强磁场干扰场所和雨雪侵袭的地方。
使用与调试编辑
一、工作原理经典的电机星三角启动方式主要的保护是热继电器。若使用热继电器对大型电机作保护，就会使大电线出现断点(即进出热继电器的螺丝接线)问题，容易出现发热点和故障点。
如果不用熔断器和热继电器，而采用电机综合保护器来实现，因为电机综合保护器是穿心式，就可以减少大电线的断点，从而减少发热点和故障点，且价格比两者便宜。
使用电机综合保护器时必须注意控制线路的接线问题。以确保正常运行。
有的电机综合保护器注明：“一定要接上负载才能正常工作，不接负载时处于缺相工作状态。因此，综合保护器是拒绝合闸的，电动机将无法启动”。这说明电机综合保护器内部，是依靠电流互感器，检测三相电流的有无，来判断缺相否。在未接通电源和没有负载时。这个闭点实际上是开点，所以没法合闸。如型号为JD-6-300A的电机综合保护器。接线如图1所示。
图1电路中，利用按钮的动作，错开了保护器电流检测的开闭点问题。在时间继电器的线包前面串并接了KM01和KM02两个辅助闭点，是为了在启动结束后，关断时间继电器(因为时间继电器继续通电没有意义)。 、JD-6型电机综合保护器的原理如图2所示。具有缺相、过载的反时限特性保护功能。
电路主要由双时基IC芯片NE556与电压电流取样环节组成比较电路、多谐振荡电路、单稳态电路等。
简述如下：
1．缺相保护L1~L3．三个电流互感器取样，经三个三极管U9~U11组成的与门，在电阻R4上获得门限电位。
缺相时，只要其中一个三极管截止，在R4上形成低电位时，红色发光二极管亮，便表示缺相。同时电容C6快速充电，NE556的左边555时基组成比较单元。
NE556的OUT1输出端⑤脚是高电位，继电器K1断开，对外的保护点也断开，从而使接触器回路跳开，电机断电而受到缺相保护。
不缺相时，在R4上形成高电位时，电容C6不能充电，NE556的OUT1输出端⑤脚变成低电位，K1吸合。对外的保护点是闭点，电机具备启动的条件。
2．正常运行电机启动后，在正常运行时，电流互感器的取样电位不会高于时基内部比较电位。多谐振荡电路也变成一个比较电路。NE556的OUT2输出端⑨脚变成高电位，绿色发光二极管常亮，表示运行正常。
3．过载保护过载时，R4上的取样电位高于时基内部比较电位。随着过载量的加重或时间的增长，R4上的取样电位会相对增加。因而，多谐振荡电路频率也会随着增高。对应NE556的OUT2输出端⑨脚电位，高低交替变化(*不足的是：这种电机综合保护器的电流取样只有一相)，一旦⑨脚电位变低，单稳态电路电容C6开始充电，按照变化的频率充电。当电动机过载电流倍数较大时，对应多谐振荡脉冲中，低电平所占时间相对较长，这时C6充电速度较快；相反，当过载电流倍数较小时，C6充电速度较慢。这使得电动机的过载保护具有反时限特性。达到整定的电流和时间后．
单稳态翻转，NE556的OUT1输出端⑤脚变成高电位，继电器K1断开，即对外的保护点也断开。使接触器回路跳开，电机不能再运转而受到过载保护。
电位器r1对过载保护电流进行整定，电位器r2可对过载保护的反时限特性进行调整。在启动时，电动机的启动电流比正常运行后的过载电流倍数大得多．很容易使单稳态翻转。按正常过载的整定。往往不能兼顾启动(这也是这种保护器的又一缺陷)。
所以，调节好星三角启动方式的切换时间，限制启动电流，才能使电机综合保护器定性的使用好。
过载时，NE556的OUT2输出端⑨脚电位不断地进行高低变化。使接在输出端的峰鸣器B1和黄色过载指示灯开始间歇鸣叫或闪光,可提示电动机过载。
二、整定与调整电机综合保护器的使用必须有一个整定过程．以JD-6-300A电机综合保护器为例介绍如下。
1．按照说明书方法进行位置整定
(1)将代表时间和电流的两个电位器顺时针旋到底。即时间值和电流值*。
(2)在电机和控制线路均为正常的前提下。启动电动机，待其运转正常后，绿色指示灯亮。这时，将右边电流电位器反时针缓慢减小，直至过载黄色报警灯闪烁。然后，再稍微顺时针增加一点，在1分钟内黄色过流指示灯不闪烁一次的临界状态为止。
(3)将左边时间电位器反时针逐渐减小。大于电机的实际启动时间。
2．大电机的过流整定有条件时可用低电压大电流整定，如图3所示。
图1 T1为1kVA单相调压器，12为500VA、380W36V工作灯变压器。导线在电机综合保护器内缠绕10圈．用钳形电流表卡在变压器T2的36V二次则内．缓慢增加电压．并观察钳形电流表读数。如对应电机为110kW，为250A左右。
从220A到250A的变化中过载黄色指示灯由闪烁变为长亮，达到了过流保护。电机过流倍数整定在额定电流的1.25～1.5倍间，时间整定为反时限特性。即电流大时间就短些，但整个时间长度应大于启动时间。
整个调试过程时间要短，因为变压器、调压器元件是处在安全短路状态的。使用电机综合保护器终归是有些麻烦。所以，有些人就喜欢用热继电。器这种熟悉的形式。作成图4的形式，虽然是热继电器的结构形式。但是“以小代大”的。克服了大热继电器必须使大线“断点”这一缺点。这种方式，是以电流互感器采样电流信号。来表征电机的启动和运行时的电流情况。与电机的大电线是非接触式的。
再通过小热继电器来实现热过载保护功能。还是做到了减少大线的“断点”发热和故障多的问题。
这种方式和电机综合保护器一样，也具备非接触式的特点，而且节能。这里顺带提一句，生产厂家能否把大热继电器改成这种形式呢?如生产厂家把它作成一体化，再把热继电器容量减小到0.1—1A，这样既方便又节能。因为，热继电器中的热双金属片在动作的过程中，具有反时限的功能。

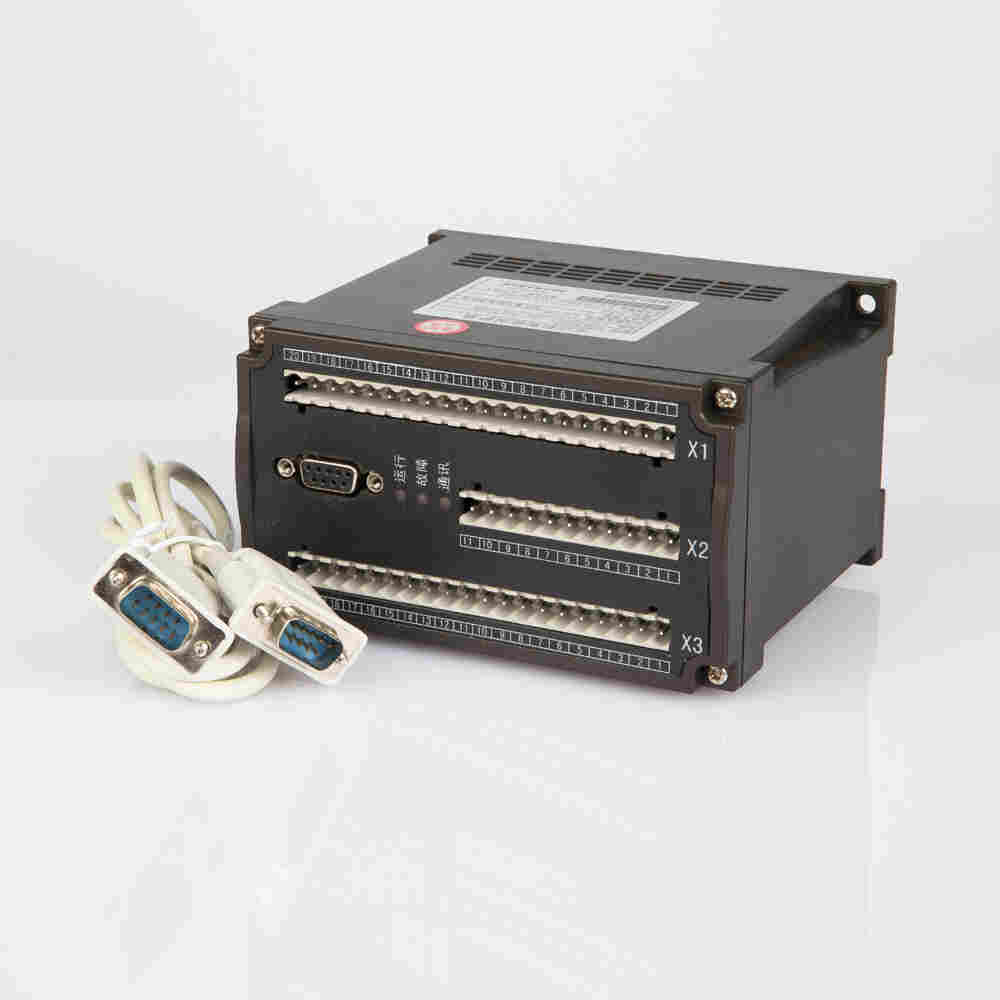

3.普通型（C）DEM200J低压电动机保护测控装置-永诺电气DEM200J低压电动机保护测控装置-永诺电气当检测到故障且到动作时间时，发出跳闸信号，相应故障指示灯亮，显示故障代码。无自启动功能时，排除故障按复位键可自启动电动机；有自启动功能时，保护器必须断电30秒后重新加电，才可再次启动。 50年代出现了碳化硅防雷器。70年代又出现了金属氧化物浪涌保护器。现代高压浪涌保护器，不仅用于电力系统中因雷电引起的过电压，也用于因系统作产生的过电压。1992年以来，以德、法为代表的工控标准35mm导轨卡接式可拔插SPD防雷模块，开始大规模引进到，稍后以美、英为代表的一体化箱式电源防雷组合也进入了。
