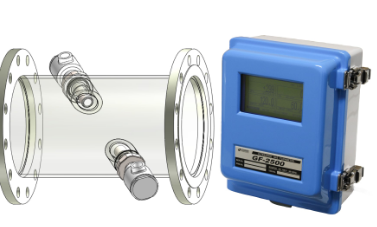

江崎代理FEX-100日本SONIC索尼克气体流量计
防爆型超声波气体流量计FEX-100
用于空气、蒸汽、气体等的流量管理和控制
・压力损失为零，良好的再现性和响应性
・对应口径50A～5000 A
・符合国际标准的耐压防爆标准（ExdⅡBT6X）
·GF-2500（蒸汽）的非接触气体结构
・带温度压力自动修正功能
・通过气体密封单元更换容易的传感器
・也可应对废气测量等
配管部 | ||
適用流体 | 各種気体 | |
適用配管 | 呼び径 | 50mm～4000mm(※1) |
測定管 | 配管径 | 50mm～500mm |
フランジ規格 | JIS10k 標準(※2) | |
材質 | SGP、SUS304 --- (※3) | |
検出部 | ||
検出器 | 標準型（ネジ式） | 管径：50mm～1000mm(※4) |
温度：-30～180℃ | ||
圧力：-0.05～1Mpa | ||
大型（フランジ式） | 管径：1000mm～(※5) | |
温度：-30～180℃ | ||
圧力：-0.05～1Mpa | ||
防爆規格 | ExdⅡBT4 | |
シール部 | ガスシールユニット | |
設置条件 | 直管部：上流側15D以上、下流側5D以上 | |
専用ケーブル | 検出器～変換時間 標準6m長または10m長 | |
変換器 | ||
測定方法 | 音波パルス伝播時間逆数差演算方式 | |
測線数 | 1測線または2測線(オプション) | |
測線方式 | ZまたはV方式 | |
測定精度 | ±1.0%FS(流速5～60m/s) | |
再現性 | 0.20% | |
流速分解能 | 0.5mm/sec以下 | |
平均化時間 | 標準10秒(0.5～180秒で任意の設定可) | |
音波温度計 | 音波伝播時間による温度測定(空気) | |
周囲温度範囲 | -10～+50℃ | |
材質 | AC4A(アルミ鋳物) | |
供給電源 | AC100V±10%、50/60Hz | |
AC115V、220V(オプション) | ||
雷災保護 | サージアブソーバ内蔵 | |
消費電力 | Max 27W | |
出力 | アナログ2系統 | レンジ：DC4～20mA 絶縁出力 |
オーバーレンジ：DC0～24mA | ||
負荷抵抗：450Ω以下 | ||
出力内容：各種流体、温度、圧力 | ||
検出出力4系統 | オーブンコレクタ：定格30V、0.25A | |
出力内容：積算流量、アラーム、正逆判定、上限警報、下限警報 | ||
積算パルス幅：1.6msecまたは50msec | ||
温度圧力用電源：DC24V±0.5V、0.2A | ||
デジタル出力：RS232C、RS422 | ||
入力 | 温度 | DC4～20mA |
圧力 | DC4～20mA | |
表示 | LCD | 128×240ドット、バックライト付き |
文字 | 漢字及び数字、数学記号(+、-、Σ等) | |
測定画面 | 瞬時流量、積算流量、温度、圧力等 | |
設定画面 | 口径、温度、圧力、流量レンジ等 | |
調整画面 | ゼロ調、平均化時間、ローカット等 | |
防爆規格 | ExdⅡBT6 | |
※1：直径过4000mm时，请随时咨询。
※2：除JIS 10k法兰外也可支持。
※3：记载范围以外的材质或肉薄管的情况下，请随时咨询。
※4：根据流体规格（密度、温度、压力、音速）而不同。
※5：请随时咨询。
