导向气缸, 系列 GPC-BV -
Ø 50 mm双作用式滚珠轴承缓冲 弹性带磁性活塞
导向气缸, 系列 GPC-BV
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 50 mm
行程 50 mm
外壳 铝材
密封件材料 聚氨酯
压缩空气连接 G 1/4
技术信息
工作压力范围 See table
*低 / *环境温度 -10 ... 70 °C
介质 压缩空气
颗粒大小 max. 50 µm
压缩空气中的含油量 0 ... 5 mg/m³
确定活塞推力的压力 6.3 bar
重量 See table
材料
外壳 铝材, 阳极氧化处理
密封 聚氨酯
正面板 钢, 镀锌
引导杆 钢, 淬火的
轴承 钢, 淬火的
活塞杆 不锈钢
压力露点必须至少低于环境和介质温度 15 °C ，并且允许 的*温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
只可使用经过 AVENTICS 公司许可的油。详细信息请参见文档“技术信息”（MediaCentre 中获取）。
提示：在直径为10的型号上只能使用ST4系列传感器。
在所有其他直径的型号上可以使用ST6和SN3系列的传感器。

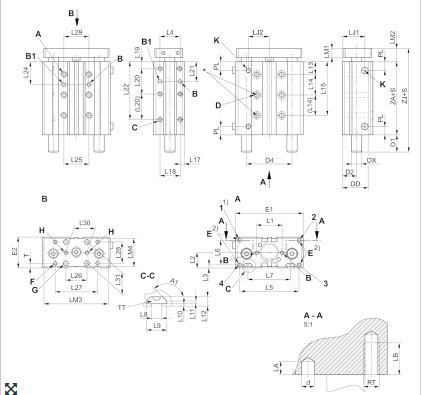

产品尺寸图
