REXROTH方向滑阀，升级为4WE10Y3X/CW110N9K4
产品规格
规格 10
组件系列 3X, 4X
*工作压力 315 bar
*流量 120 l/min
产品型号：
R900537811
4WE 10 Y3X/CW110N9K4
R983030969
4WE 10 Y3X/CW110N9K4 IN010
R987057779
4WE 10 Y3X/CW110N9K4 *
R978029148
4WE 10 Y3X/CW110N9K4 SO43A-175
R900752663
4WE 10 Y3X/CW110N9K4/B08
特点
▶4 / 3、4 / 2或3/2方式
▶高性能磁铁
▶根据ISO 4401-05-04-0-05和
NFPA T3.5.1 R2-2002 D05
▶交流电磁铁在油中的开关可拆卸
盘
▶电磁线圈可以旋转90°
▶更换阀芯时压力室没有打开
需要
▶电气连接为单一或中央连接
▶手动操作，可选
切功能
WE型换向阀是电磁换向阀。
它控制一个的开始，停止和方向
体积流量。
方向控制阀主要包括
外壳（1），一个或两个电磁体（2），
控制滑块（3）以及复位弹簧（4）。
在非驱动状态下，控制阀芯（3）
通过中间或起始位置的复位弹簧（4）
保持（版本“ O”除外）。致动
阀芯（3）的油压开关是通过加油进行的
电磁体（2）。
电磁铁（2）的力通过柱塞作用
（5）在阀芯（3）上并将其推出
它的静止位置在所需的*终位置。从而
根据A和B变为所需的流向P
在T或P之后在B之后和A在T释放之后。
关闭电磁铁（2）后，控制滑块
（3）通过其复位弹簧（4）
静止位置已推。
手动驰（6）使能手动操作
在不给电磁阀通电的情况下切换阀。
为确保其正常运行，请确保
磁铁的压力腔中充满了油。
有关更多功能，请参见第5页。
切功能
不带弹簧复位“ O”（仅可使用符号
A，C和D）
该版本带有方向阀
2个开关位置和2个无制动的电磁体。该
阀芯上无弹簧复位的阀（3）
断电时没有定义的基本位置。
不带“ OF”扣的弹簧复位（仅适用于
符号A，C和D）
该版本是带有
2个开关位置和2个带棘爪的电磁体。
通过棘爪，阀芯（3）分别位于
开关位置固定。因此在操作时可以
消除了向电磁铁的持续电流供应，这也是如此
有助于节能运行。
技术数据
（请查询设备是否在值之外使用！）
液
*工作压力-油口A，B，P bar [psi] 315 [4569]
-连接T bar [psi] 160 [2320]
对于符号A和B，必须将连接T用作泄漏油连接
当工作压力高于油箱压力时使用
是。
*体积流量l / min [美国gpm] 120 [31.7]
流通截面
（开关位置0）
-符号V mm2 [inch2] 11 [0.017]（A / B到T）； 10.3 [0.016]（P至A / B）
-符号W mm2 [inch2] 2.5 [0.004]（A / B到T）
-符号Q mm2 [inch2] 5.5 [0.009]（A / B至T）
液压油见下表
液压流体的温度范围内
（在阀门的工作连接处）
°C [°F] –30…+80 [–22…+176]（NBR密封）
–20…+80 [–4…+176]（FKM密封件）
粘度范围mm2 / s [SUS] 2.8…500 [35…2320]
液压油的*允许污染度
清洁度等级符合ISO 4406（c）
20/18/15级1）
通常
接地单连接中央连接
-带磁铁的阀门kg [lbs] 3.6 [7.9] 3.5 [7.7]
-带两个磁铁的阀门kg [lbs] 4,4 [9.7] 4,3 [9.5]
安装位置任意
环境温度范围°C [°F] –30…+50 [–22…+122]（NBR密封）
–20…+50 [–4…+122]（FKM密封件）

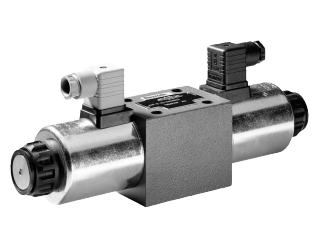

产品图片
REXROTH方向滑阀，升级为4WE10Y3X/CW110N9K4
