溶剂流量表它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
主要特点：
1、流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
2、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
3、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
4、传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
5、LD转换器采用国际*的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。
6、测量系统，可测正向流量、反向流量。采用特殊的生产工艺和材料，确保产品的性能在长时间内保持稳定。
7、适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆以及食品方面的液体等。
流量计结构形式：
1、传感器：
传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。
a、测量导管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。
b、测量电极：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电极。
c、励磁线圈：在测量导管内产生磁场的上下两个励磁线圈。
d、铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。
e、壳 体：仪表外包装。
2、转换器：即为智能二次表，其将流量信号放大处理,单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。
3、产品组装形式：其分为一体型和分体型两种形式。

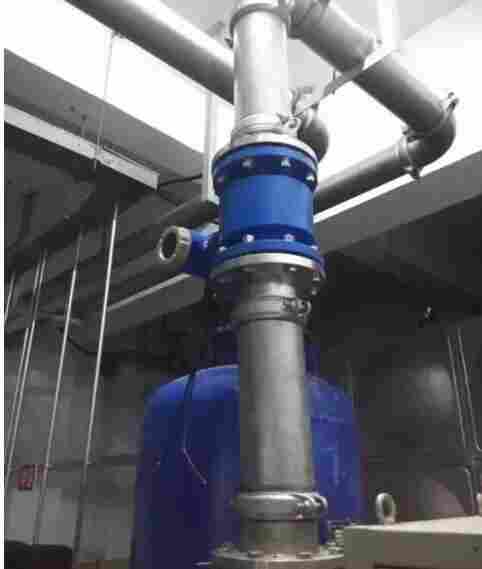

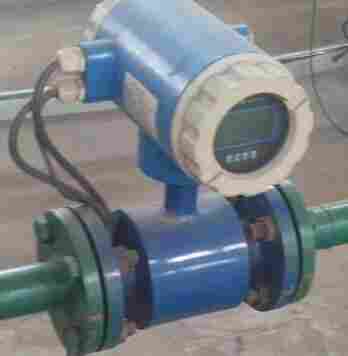

a、一体型：传感器和转换器一体安装。
b、分体型：传感器和转化器分离安装，通过连接电缆形成流量计量系统。
c、为适应不同介质测量的要求，传感器的衬里和电极材料可以有多种选择。
*生产分体式电磁流量计，管道分体式电磁流量计，江苏流量计，管道一体电磁式流量计、分体式电磁流量计、一体涡街流量计、分体涡街流量计等产品,公司技术力量雄厚,生产设备*，所有产品通过ISO9000，公司是中石化，中石油一级供应商，欢迎来电选购！
一、产品概述：
溶剂流量表由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。管道分体式电磁流量计广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、溶剂流量表产品特点：
1、仪表结构简单,可靠,无可动部件,工作寿命长。
2、无截流阻流部件,不存在压力损失和流体堵塞现象。
3、无机械惯性,响应快速,稳定性好,可应用于自动检测,调节和程控系统。
4、具有管道式,插入式便于安装。
5、具备一体型和分体型便于选择。
6、测量精度不受被测介质的种类及其温度,粘度,密度,压力等物理量参数的影响。
7、采用聚四氟乙烯或橡胶材质衬里和Hc,Hb,316L,Ti等电极材料的不同组合可适应不同介质的需要。
8、采用EEPROM存贮器,测量运算数据存贮保护安全可靠。
9、多种信号传输方式和电源供电方式。
10、高清晰度LCD背光显示。
三、溶剂流量表产品主要技术参数：
执行标准
JB／T 9248—1999 管道分体式电磁流量计
公称通径
管道式四氟衬里：DN10～DN600
管道式橡胶衬里：DN10～DN3000
流速范围
DNl5～DN600
示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s）
DN700—DN3000
示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S）
流体电导率
≥5uS／cm
公称压力
4.0MPa
1.6MPa
1.0MPa
0.6MPa
6.3、10MPa
DNl0～DN50
DN65～DN200
DN250～DN1000
DN1200～DN3000
特殊订货
环境温度
传感器
—25℃—十60℃
转换器及一体型
—10℃—十60℃
衬里材料
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯（F46）、加网PFA
*流体温度
—体型
70℃
分离型
聚氯丁橡胶衬里
80℃；120℃（订货时注明）
聚氨酯衬里
80℃
聚四氟乙烯衬里
100℃；150℃（订货时注明）
聚全氟乙丙烯（F46）
加网PFA
信号电极和接地电极材料
不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
DN300—DN3000
连接法兰材料
碳钢
接地法兰材料
不锈钢1Crl8Ni9Ti
进口保护法兰材料
DN65—DNl50
不锈钢1Crl8Ni9Ti
DN200～DNl600
碳钢十不锈钢1Crl8Ni9Ti
外壳防护
DNl5～DN3000分离型橡胶或聚氨酯衬里传感器
IP65或IP68
溶剂流量表其他传感器、——体型流量计和分离型转换器
IP65
间距（分离型）
· 技术参数
|
执行标准 |
电磁流量计（JJG1033-2007） |
|
公称通经（mm） |
管道式四氟衬里：DN10-DN600 |
|
管道式橡胶衬里：DN40-DN2000 |
|
|
流动方向 |
正，反，净流量 |
|
量程比 |
150:1 |
|
重复性误差 |
测量值的±0.1% |
|
精度等级 |
0.5级，1.0级 |
|
被测介质温度 |
常规橡胶衬里：-20～+60℃ |
|
高温橡胶衬里：-20～+90℃ |
|
|
聚四氟乙烯衬里：-30～+120℃ |
|
|
高温型四氟衬里：-20～+160℃ |
|
|
额定工作压力 |
DN10～DN25≤4.0MPa |
|
DN32～DN150≤1.6MPa |
|
|
DN200～DN600≤1.0MPa |
|
|
DN700～DN2000≤0.6MPa |
|
|
流速范围 |
0.1-15m/s |
|
电导率范围 |
被测流体电导率≥5μs/cm |
|
信号输出 |
4～20mA（负载电阻0～750Ω），脉冲/频率，控制电平 |
|
通讯输出 |
RS485，MODBUS协议，HART协议，Profibus-DP协议 |
|
供电电源 |
220VAC,允差15%或24VDC,纹波≤5% |
|
要求直管段长度 |
上游≥5DN，下游≥2DN |
|
连接方式 |
流量计与配管之间均采用法兰连接，法兰符合国际：GB/T9113.1-2000 |
|
防爆等级 |
Exd[ia]iaqIICT5 |
|
防护等级 |
IP65，特殊订制*可达IP68 |
|
环境温度 |
-25～+60℃ |
|
相对湿度 |
5%～95% |
|
消耗功率 |
小于20W |
七、产品选型：
1、口径；
2、流量大小；
3、介质；
4、温度；
5、压力；
6、管道材质；
7、输出方式；
8、安装方式：（是一体的还是分体的或者插入的。）
