EMV 20 24V-DC 3/2无
零件号：10.05.01.00074
电磁阀EMV可直接控制真空和压缩空气
标称尺寸：20毫米
电压：24V-直流
功能：3/2 通阀
控制：常开
连接螺纹：G1“ -F
功耗（直流）：40.8 W
电磁阀
EMV 20 24V-DC 3/2无
零件号：10.05.01.00074

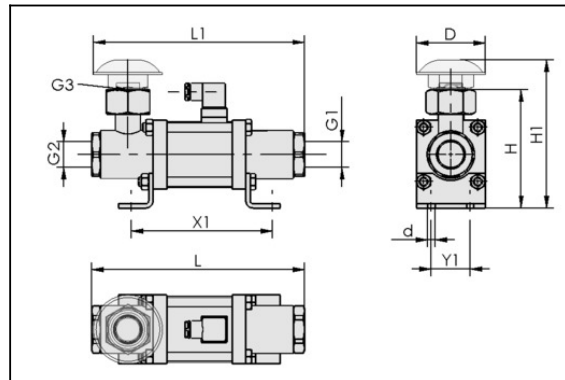

图示
技术数据
属性值
公称尺寸20毫米
控制阀Stromlos offen
公称流量883.3 l / min
额定流量53m³/ h
消耗功率DC 40.8 W
电压DC 24V-DC
关闭时间100毫秒
重量6.375公斤
使用本施迈茨电磁阀的参考资料
阀门说明
电磁阀完全没有填料函，因此完全免维护，但是我们建议
阀门也应作为常规整体系统检查的一部分加以考虑。取决于
操作条件以及整个系统的检查时间可能会导致污染或
出现磨损部件（唇形密封件，膜片，活塞环，主轴等）。该
特定于系列的安装功能，例如：流动方向，工作压力，阀门的安装位置，电气或
管道连接很重要。为确保设备正常运行，
注意以下几点。
安装
在将阀门插入管道系统之前，必须检查管道系统的*清洁度。
以防止残留物冲入阀门。
将铭牌和系列表上的信息与现有数据进行比较。详细
不应过或低于。
装在阀前的集尘器提高了功能安全性，并防止阀堵塞
控制孔。
注意要拧紧的管道的对准和正确的布线。
避免使用不合适的工具或密封材料来张紧阀壳；
在阀箱的关键表面上使用合适的工具。进行配管
不会沿阀的纵轴进行摩擦连接。
在相应的插头连接处进行电连接。我们恳请您在接线前进行此操作
确保施加了铭牌上的电压。夹具上的标记
必须注意的是，在阀门启动时，连接是混杂的
破坏。
必须连接保护性导体！
在加载介质之前，应先对电磁阀进行功能测试。切换时
磁铁上必须听到喀哒声。
拆卸电磁铁“欠压”是危险的。使用交流电磁铁
销毁。
仅在遵守安装列的情况下提供保修
本产品的附件
配饰
FAS 80x38 G1-AG EMVP
10.05.01.00063
带安装套件的过滤器
外径D：80 mm
长度L：38 mm
螺纹G1：G1“ -M
用于：电磁阀
数量（件）
FAS 80x38 G1-AG EMVP
10.05.01.00063
带安装套件的过滤器
外径D：80 mm
长度L：38 mm
螺纹G1：G1“ -M
用于：电磁阀
数量（件）
本产品的安装资料
安装
在将阀门安装到管道中之前，请确保其完全清洁以防止残留物
不要进入阀门。
将铭牌和表上的信息与可用数据进行比较。价值观
不应过指示性。
安装在阀门上游的杂质收集器可提高操作安全性并防止
进料口堵塞。
确保螺纹管正确对准和正确布置。
避免由于未密封的供应或密封而导致阀壳的电压损失
符合使用正确的工具来安装外壳。必须安装管道，以便
在阀门的纵轴上没有粘附。
使用插头插座进行电气连接。铺设电缆之前，请确保已
选择了铭牌上指示的电压。端子上的标记必须是强制性的
尊敬连接混乱会损坏或破坏阀门。
接地是必不可少的！
检查真空电磁阀的电气功能。从过程中单击
磁铁的开关必须完全可听见。
在张力作用下拆卸电磁阀是危险的；会破坏交流电磁铁。
只有在正确安装的情况下，才能保证提供服务！
