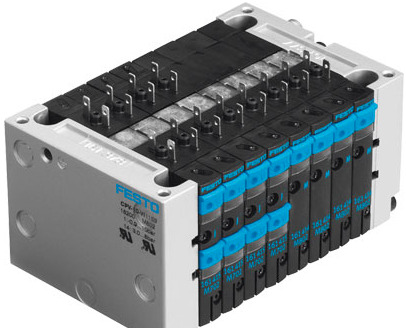

格热销：德国FESTO的进口阀岛
本产品的技术参数
特性 值
阀功能 2x2/2 常闭， 单电控
2x2/2 常开/常闭， 单电控
2x3/2 常闭，单电控
2x3/2 常开，单电控
2x3/2 常开/常闭，单电控
5/2 双稳
5/2 单电控
真空发生器
真空发生器 + 2/2 常闭， 单电控
阀规格 18 mm
*标准额定流量 1600 l/min ，18 mm时
工作压力 -0.9 ... 10 bar
电连接 AS-Interface
CPI 安装系统
单独连接
现场总线
多针插头
阀位的*数量 8
压力区的*数目 2
电气 I/O 系统 是
环境温度 -5 ... 50 °C
宽度 18 mm
防护等级 IP65
RCM Mark
c UL us - Recognized (OL)
驱动类型 电气的
密封原则 软性
阀岛型号 10
设计结构 活塞滑块
阀功能的*数目 16
先导气源 外置的
内置的
阀岛结构 固定模块宽度
信号状态显示 LED
有关操作压力的注意事项 0 - 8 bar ，针对外先导
先导压力 3 ... 8 bar
适合真空 是
额定工作电压 DC 24 V
ATEX 类气体 II 3G
燃爆防护型气体 Ex nA IIC T4 X Gc
EU以外的防爆 NEC 500 Class I, Div. 2
符合防爆要求的环境温度 -5°C <= Ta <= +50°C
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
CE 符号 (参见符合的标准) 根据 EU-EMV 指导原则
根据 EU-Ex 防爆指导原则 (ATEX)
KC 标记 KC-EMV
耐腐蚀等级 CRC 1 – 低腐蚀影响
2 – 中等腐蚀影响
储藏温度 -20 ... 40 °C
介质温度 -5 ... 50 °C
先导气口12/14 共用管线
先导排气口82/84 共用管线
气动连接, 气口 1 共用管线
气动连接, 气口 2 G1/4
气动连接, 气口 3 共用管线
气动连接, 气口 4 G1/4
材料备注 符合 RoHS
参考图示
德国FESTO费斯托坚固型电磁阀原装*
该坚固型阀的所有特性
高
产品系列结构简单
具有通过气路板的外先导，便于装配和维修
便于装配：可作为即可安装的单个阀使用，带有消声器、接头和线圈，或作为气路板 VTUS 的预装单元使用
通过可旋转的线圈可轻松调整电缆出口方向，从而使单元适用于紧凑的安装空间
非常适用于真空和低压范围
