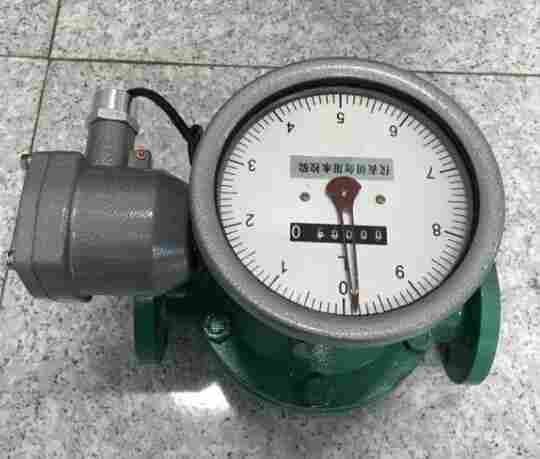

原油流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，同时原油流量计还可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。原油流量计是计量流经管道内液体流量和的容积式流量计,该流量计具有测量精度高,受液体粘度影响小,表前不需要安装直管段,。
LC系列椭圆齿轮石蜡流量计是计量流经管道内液体流量和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。原油流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，选用不同的制造材料，可满足石油、化工、医药、食品、等各领域的液体流量计量。
原油流量计结构原理
1. 在仪表测量室进出口两端液体压差的作用下，一对椭圆齿轮A、B在轴上不停的转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的值。
2. LC型椭圆齿轮流量计采用磁性密封连接。积算机构以字轮表示累计读数。
3. 椭圆齿轮流量计内与被测介质接触的材料有铸铁、铸铝、不锈钢、碳钢和黄钢等。
在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。原油流量计是一种计量流经管道内液体流量量的容积式仪表，具有现场显示累计流量或远距离显示瞬时流量及累计流量的功能，可与调节系统组合，实现流量检测和控制的自动化。
原油流量计主要技术参数
1. 精度等级：普通型0.5级，高精度0.2级
2. 介质压力：普通型1.6MPa，高压型3.2MPa
3. 粘度范围：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
4. 介质温度：普通型<120℃,高压型<200℃
5. 表体材质：铸铁、不锈钢等
6. 转动部件：铝合金、不锈钢等
7. 本安防爆：ExiallAT3
8. 连接方式：法兰连接DN10~DN100，螺纹连接DN10~DN50
9. 安装方式；水平、垂直
10. 口径系列：DN10，15，20，25，40，50，80，100
11. 压力损失：≤0.1 MPa
LC型椭圆齿轮流量变送器与二次仪表配套组成的椭圆齿轮流量计，具有远距离显示瞬间流量及累计流量功能，可满足自动控制需要。
变送器具有以下特点：
1. 采用*无触点发信技术；
2. 度高，受液体粘度变化影响小；
3. 表前无须安装直管段；
4. 本质安全型防爆，防爆标志：ExiaIIAT3
5. 合格证书号为GYB5397，与关联设备LB867连用，可用于相应爆炸危险场所。
原油流量计性能参数：
连接方式: 法兰连接:DN10～DN200
安装方式: 水平、垂直
精度等级: 普通型0.5级，高精度0.2级
耐压: 普通型1.6MPa,高压型3.2MPa
耐温度: 普通型＜120℃，高压型＜200℃
制作材质: 铸铁、铸钢、不锈钢等
转动部件: 铝合金、不锈钢等
可以选装油品过滤器
在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；
对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行
表头显示：
指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号：
LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质：
液体、各种油品
口径规格：
10---200
流量测量范围：
0.04-340 m3/h
测量精度：
0.5级 0.2级
被测介质温度：
-20℃-100℃ ，*+200℃
工作压力：
1.6MPa 2.5MPa 6.4MPa
输出信号：
脉冲、4--20mA、RS485
通讯类型：
RS485
电源：
DC12V ---DC24V
安装方式：
法兰连接、螺纹连接
防爆等级：
ExiaIIBT4
防护等级：
IP65
按照要求正确安装后的原油流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的原油流量计对*小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。
其次，使用柴油计量表要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，原油流量计在仪表所规定的使用温度范围内使用。长期使用后的原油流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许*定期进行
工业原油流量计技术参数
工业原油流量计普通铸铁型（A）、铸钢型（E）、不锈钢型（B）
四：工业原油流量计技术指标
允许基本误差:±0.1% 、±0.2% 、±0.5%
公称通径DN（mm）:4～300
工业原油流量计公称压力PN（M.Pa）:铸铁（A）、不锈钢（P） 1 .0 、1.6、2.5、4.0、6.3
铸钢（E）2.5、4.0、 6.3 、9.6
工业原油流量计被测液体温度:低温型：-40～ +60℃
常温型-10℃～ +80℃
中温型-10℃～ +200℃高温型-10℃～ +300℃
测量范围及工作压力
石蜡流量计选型编码
|
LC |
惠能仪表经营标识 |
||||||||
|
基本型号 |
LC |
椭圆齿轮流量计基本型号 |
|||||||
|
口径选择 |
-□□ |
通径大小 |
|||||||
|
材料选择 |
-A |
铸铁 |
|||||||
|
-E |
铸钢 |
||||||||
|
-B |
不锈钢 |
||||||||
|
输出信号 |
-2 |
无信号输出 |
|||||||
|
-3 |
脉冲 DV24V供电 |
||||||||
|
-4 |
4～20mA DV24V供电 |
||||||||
|
复零功能 |
-N |
无复零功能 |
|||||||
|
-F |
复零功能 |
||||||||
|
过滤器 |
-N |
无过滤器 |
|||||||
|
-G |
含过滤器 |
||||||||
|
流量选择 |
（□～□） |
流量范围 |
|||||||
