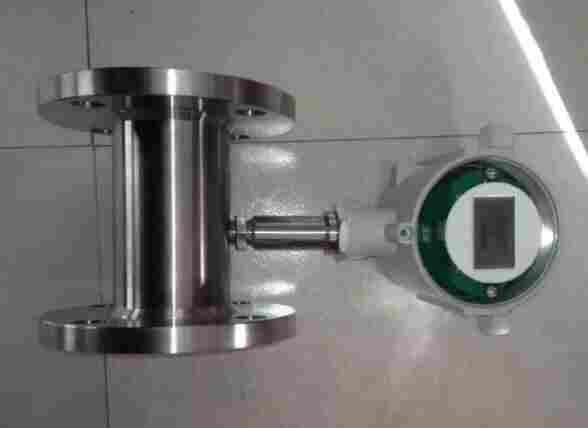

、苯酚流量计 概述
J-KMLWGY型气体涡轮流量传感器是吸取了国内外流量仪表*技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有*的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，苯酚流量计广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
苯酚流量计 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，苯酚流量计集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类苯酚流量计 均为防爆产品，防爆等级为：ExdIIBT6。
二、苯酚流量计 产品特点
◆合金涡轮，具有更高的稳流和耐腐蚀作用
◆苯酚流量计 进口轴承，使用寿命长
◆苯酚流量计 计量室与通气室隔绝，保证了仪表的安全性
◆流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h
◆苯酚流量计仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
三、苯酚流量计 技术参数：
2.测量范围及工作压力：表2（注：表2所示测量范围均为工作状态下流量范围）
四、苯酚流量计 仪表选型
1.选型说明
苯酚流量计 用户在选型时，应根据管道公称压力、介质*压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
为使苯酚流量计 的使用性能苯酚流量计量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
2. 苯酚流量计 选型谱表：表3
|
苯酚流量计 型 号 |
说 明 |
||||
|
J-KMLWGY- |
□ |
-□ |
/□ |
/□ |
|
|
类型 |
N |
|
|
|
苯酚流量计 脉冲输出型气体涡轮流量传感器 |
|
仪表口径 |
25A/B/C |
25mm |
|||
|
40A/B |
40 mm |
||||
|
50A/B |
50 mm |
||||
|
80 |
80 mm |
||||
|
100 |
100 mm |
||||
|
150 |
150 mm |
||||
|
200 |
200 mm |
||||
|
250 |
250 mm |
||||
|
300 |
300 mm |
||||
|
传感器材质 |
N |
苯酚流量计基本材质，铝合金。（*耐压：1.0MPa） |
|||
|
S |
不锈钢材质。（高压防腐型） |
||||
|
特殊结构 |
A |
氧气结构（脱油脱脂处理） |
|||
|
B |
压缩空气结构（高流速设计） |
||||
苯酚流量计 例：选用一台不锈钢材质，脉冲输出型气体苯酚流量计 来测量氧气，用户测量范围为10-35m3/h,型号为： J-KMLWGY－40A/S/A
用途
涡轮流量传感器与显示仪表配套组成。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积量。
二、特点：
压力损失小。
具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
采用*的低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
仪表系数可由按键在线设置，并可显示在液晶屏上，液晶屏直观清晰，可靠性高。
采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、主要技术参数:
流量计规格，基本参数和性能指标（见表二）
准确度：0.5级、1.0级；
使用条件：
1、 环境温度-20℃～50℃;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86Kpa～106Kpa;
5、 防爆等级：ExibⅡBT4.
信号传输距离：传感器至显示器的距离可达1000m。
四、 电气特性：
1、 显示方式：
（1）LWGY 远传显示：脉冲输出（配显示仪表）；
（2）LWY 现场显示：液晶显示累积流量，单位（m³）
液晶显示瞬时流量，单位（m³/h）
（3）LWGB 涡轮流量变送器：（配显示仪表）。
2、输出功能：
（1）LWGY 脉冲输出，p-p值由供电电源确定；
（2）LWY 可带脉冲输出或4~20mA两线制电流输出；
（3）LWGB 4~20mA两线制电流输出。
3、供电电源：
（1）LWGY：DC5~24V；
（2）LWY：3V锂电池安装于仪表内部可连续使用3~5年；技术优势
涡轮流量计具有精度高、重复性好、无零点漂移、高量程比等优点。涡轮流量计拥有高质量轴承、特别设计的导流片，因此极大降低了磨损，对峰值不敏感，甚者恶劣的条件下也可以给出可靠的测量变量。涡轮流量计输出信号为脉冲，易于数字化。涡轮流量计压力损失小，叶片能防腐，可以测量粘稠和腐蚀性的介质。结构
LYGY涡轮流量计体原理框图如下图所示。
优点
(1)高精度,在所有流量计中,属于比较的
涡轮流量计
涡轮流量计
流量计;
(2)重复性好;
(3)无零点漂移,抗干扰能力好;
(4)使用概况:
涡轮流量计在以下一些测量对象获得广泛应用:石油、有机液体、无机液、液化气、天然气和低温流体统在欧洲和美国,涡轮流量计在用量上是仅次于孔板流量计的天然计量仪表,仅荷兰在天然气管线上就采用了2600多台各种尺寸,压力从0.8~6.5MPa的气体涡轮流量计,它们已成为优良的天然气计量仪表。
使用
涡轮流量计使用时应该注意哪些方面：
1 每一路的使用
1.1 安装就位后，应确保所有的切屑和残渣均已清除，系统已经吹洗、试压、气流进入并升压至流量计入口阀。
1.2 打开涡轮流量计上游旁通小球阀
1.3 缓慢打开ZR-LWGY涡轮流量计上游旁通小截止阀，气体缓慢充入直到涡轮流量计下游电动强制密封球阀前。
注意：压力剧烈震荡或过快的高速加压会损坏涡轮流量计。为了保护气体涡轮流量计，加到涡轮流量计上的压力升高不能过35kPa/s。如现场不能测量压力变化，则 轮流量计流量不能限。
1.6 缓慢打开涡轮流量计下游电动强制密封球阀(至少持续1分钟)，*使用电动执行机构上的手动开关，一定要小心，不要使涡轮流量计速运转。
1.7 按1.2-1.6 步骤操作，整个系统充压完毕，天然气开始被计量。
2 在线比对气体涡轮流量计(工作路和主路进行比对)
2.1 确保主路的入口和出口阀门是关闭的。
2.2 按照“1 每一路的使用”中的步骤1.2,1.3,1.4,给主路充压。
2.3 关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路出口电动强制密封球阀（*是同时做三项工作）。
2.4 气体依次通过工作路和主路。两台涡轮流量计可以互相比对，来检查是否有大的偏差。
2.5 当比对结束后，关闭比对管路上和主路上的两个强制密封球阀，打开工作管路的出口球阀（*是同时做三项工作）。
2.6 这时工作路重新投入工作。
3 用移动车在线气体ZR-LWGY涡轮流量计
3.1 确保两个口之间的电动强制密封球阀处于关闭的状态。
3.2 打开口法兰盲板上的小球阀，确保法兰盲板内部无压力。然后取下法兰盲板。
3.3 将移动车和口连接好。
3.4 按照“1 每一路的使用”中的步骤1.2,1.3,1.4,给主路充压。
3.5 关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路上两个强制密封球阀（*是同时做这四项工作）。
3.6 这时，气体依次流过橇座内的两台气体涡轮流量计和移动车。 3.7 完成在线后，关闭口的两个球阀，缓慢打开比对管路的强制密封球阀，缓慢打开工作路出口电动强制密封球阀（*是同时做这四项工作）。
3.8 将法兰盲板装回，不要忘了关闭法兰盲板上的小球阀。 3.9 这时工作路重新投入工作。
涡轮流量计的口径、精度与流量参数：
|
仪表口径及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 |
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
|
|
精度等级 |
±0.5%R |
|
量程比 |
1:10；1:15；1:20 |
|
仪表材质 |
304不锈钢、316（L）不锈钢等 |
|
被测介质温度（℃） |
-20～+120℃ |
|
环境条件 |
温度－10～+55℃，相对湿度5%～90%，大气压力86～106KPa |
|
输出信号 |
4-20mADC电流信号（LWGY-□C型） |
|
供电电源 |
LWGY-□B型：自带锂电池供电（可连续使用3年）；LWGY-□C型：+24VDC |
|
信号传输线 |
2×0.3（二线制） |
|
传输距离 |
≤1000m |
|
信号线接口 |
内螺纹M20×1.5（LWGY-□C型） |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
选型表
注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
