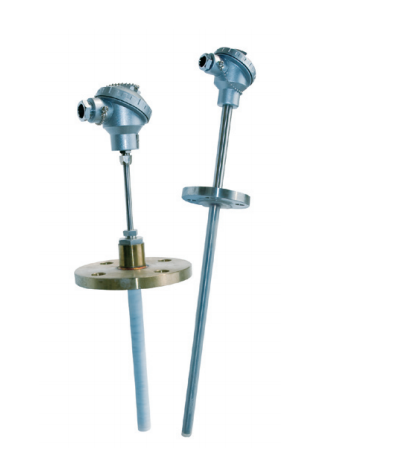

耐酸热电阻概述
采用P T F E防腐材质，作为整体保护套管或两节式套管，也可以直接在保护管上作该材质的防腐处理，分喷涂、烧结和套管密封三种形式，适用于在强酸或强碱的腐蚀性介质中进行测量，耐温250℃，固定安装形式也可采用相同PT F E材质的固定螺纹、固定法兰(接触介质面)或卡套螺纹等。
隔爆等级: dⅡBT4，dⅡCT5
一、耐酸热电阻应用
耐酸热电阻采用防腐材料，外包覆聚四氟乙烯F46，适用于石油化工与各种腐蚀性介质中测温。是氯碱行业的测温仪表。
二、耐酸热电阻主要技术参数
电气出口：M20x1.5，NPTI1/2
热响应时间：≤8S
防护等级：IP65
隔爆等级：d‖BT4.d‖CT5
| 热电阻 | 测温元件 | 外保护套管 | 耐腐蚀保护管 | 工作温度 | 操作压力 |
| PT100 | 单支或双支 | 316L+F46 |
聚四氟乙烯 (壁厚1.2mm)搪瓷 |
0～250℃ | 常压 |
|
用途及特点 耐腐蚀性强，精度高，反应快，质量稳定。 |
|||||
三、型号及规格
| 型 号 | 分度号 | 测温范围℃ | 热响应时间 | 保护管材料 | 规 格 | |
| d | L x l mm | |||||
|
WZPF-130 WZPF2-130 |
Pt100 | -200～250 | ≤80S | 1Cr18Ni9Ti | Φ16 |
300x150 350x200 450x300 500x350 550x400 650x500 750x600 1000x850 |
|
WZCF-130 WZCF2-130 |
Cu50
Cu100 |
0-150 | ||||
|
WZPF-430 WZPF2-430 |
Pt100 | -200～250 | ||||
|
WZCF-430 WZCF2-430 |
Cu50
Cu100 |
0-150 |
||||
