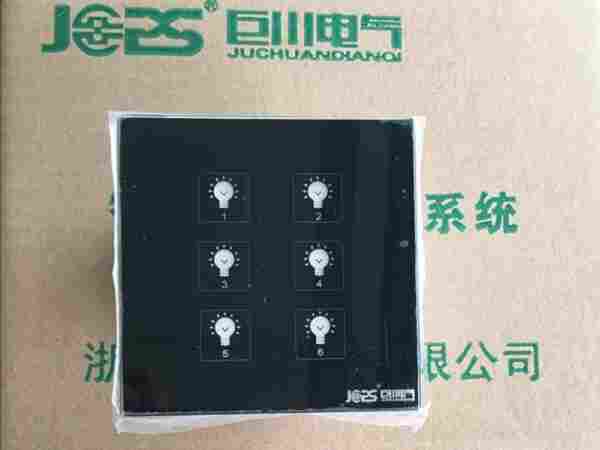

产品概况
控制对象：灯光电动窗帘及遮阳设备、电动窗等空调、采暖设备其他末端用电设备。
SA/S12.16.5.1可实现灯光的控制、分区灯光开闭、定时灯光控制、本地和远程集中控制等多种智能灯光控制，从而达到便捷的目的。由开闭执行器、智能灯光控制面板、光亮度传感器、传感器、数据、调光控制箱、调光控制模块、通用接口等设备组成。
SA/S12.16.5.1可实现远程控制和，能实时接收传感器的，具有预设、亮度调节、定时、时序控制及软启动、软关断等功能。
智能继电器SA/S12.16.5.1参数规格：
智能继电器工作电压:DC12V±5%功耗:0.06W~0.36W
每回路输出电流5A-2AX
储 藏:－25℃～＋55℃
In 额定电流 16A16A
供电电源:100-240@50/60Hz;
智能继电器控制范围说明：
延时启动：具备多回路延时启动功能，避免同时启动造成电网的冲击； 手动控制：具有手动控制按钮，在通讯故障时可手动控制回路开关； 实时监控：执行命令后立即向监控中心返回各个回路的实际开关状态； 远程编程：具有本机及远程编程、功能； 通讯：通过CAN-BUS总线通讯，实现各节点之间实时控制和可靠的数据通信； 断电记忆：具有断电记忆功能，恢复供电时，恢复断电前输出状态； 接线简便：大功率接线端，可支持25方电缆； 时间编程：根据预先定义的时间，自动开启或关闭回路或部分回路或回路 通信接口：RS485总线，4位5. 08插拔端子；
光照度传感器技术参数：
| 序列 | 项目 | 条件 | 参数 | |
| 1 | 功耗 | 常温 | 0.72W | |
| 2 | 电源 | P总线链路供电24VDC/AC | ||
| 3 | 显示功能 | JCT-H3.5 | LCD显示 | |
| JCT-H7 | 液晶显示 | |||
| 4 | 工作温度 | -10~50℃ | ||
| 5 | 测量范围 | 0~60000Lux | ||
| 6 | 分辨率 | 1LUX | ||
调光模块技术参数 ：
| 序列 | 项目 | 条件 | 参数 | |
| 1 | 功耗 | 常温 | JCT-TG | 1W |
| 2 | 电源 | 220V AC | ||
| 3 | 前向沿可控硅调光 | 单路2A | ||
| 4 | 开关量输入 | 4路无源干接点 | ||
| 5 | 工作温度 | -10~50℃ | ||
| 6 | 存储湿度 | 0%~95%RH无冷凝 | ||
| 8 | 外壳材料 | ABS工程塑料 | ||
| 9 | 安装 | 35mm导轨安装 | ||
SA/S12.16.5.1技术参数
| 工作电压 | AC 220V 50HZ |
| 工作环 境 | -40～85℃，湿度<90% |
| 单路工作电流 | 16A或20A |
| 输入端口 | CAN-BUS/消防接口/外部 |
| 输出回路 | 4路/6路/8路/12路 |
| 手动开关 | 一键手动开关，带反馈型 |
| 通讯接口 | CAN-BUS总线 |
| 通讯距离 | 1200M |
| 外部接口 | 干接点 |
| 4路智能模块外形尺寸 | 126mm(长)×88mm(宽)×66mm(高) |
| 6路智能模块外形尺寸 | 144mm(长)×88mm(宽)×66mm(高) |
| 8路智能模块外形尺寸 | 185mm(长)×88mm(宽)×66mm(高) |
| 12路智能模块外形尺寸 | 266mm(长)×88mm(宽)×66mm(高) |
一步：首先接好电源线（24V+、GND）和485总线（A，B），注意不要接错，确认无误后，进行下一步。
二步：将被调光设备的1～10V控制端接模块的AO输出端，调光设备电源输入端接模块的DO输出。
负载类型及功率
240V, 20A, 阻性负载, 100,000 cycles, 40°C;
240V, 20FLA/96LRA, 电机, 30,000 cycles, 40°C;
240V, 20A, 镇流器, 30,000 cycles, 40°C;
240V, 20A, 电子镇流器, 6,000 cycles, 40°C;
120V, 20FLA/96LRA, 电机, 30,000 cycles, 40°C;
120V, 20A, 电子镇流器, 6,000 cycles, 40°C;
120V, 20A, 镇流器, 30,000 cycles, 40°C;
智能继电器设计：
城市街道照明 照明 桥梁景观照明 房间/走廊/大堂照明 各功能区照明 汽车站、各功能区照明 港口、码头、货场各功能区照明 学校教室、会馆、园林和泛光等照明
