污泥穿墙回流泵是污水处理行业曝气池里面常用到的一款污水、污泥回流设备，污泥穿墙回流泵的作用是让污泥池的污水泥浆保持处于活性污泥的状态，使曝气池里面的悬浮固体浓度MLSS保持比较稳定的状态，所以曝气池中保持均匀的泥浆浓度必须用到污泥回流泵。
、
污泥穿墙回流泵还可以作为污水处理厂的混合液体的回流、反销化脱氨除氨的特殊设备，也可作为灌溉设备；该污泥回流泵产品主要特点就是流量大扬程低使其污水泥浆一直处于一个来回流动的状态，不会出现凝固的现象。该污泥回流泵运行时介质的温度不能过40°c，污泥回流泵介质PH值在5-9范围内，污泥回流泵潜入介质的深度不能过10米。
污泥穿墙回流是必须的，但是，应该首先明确回流量QR，主要任务就是确定回流污泥比R。则回流污泥量QR与污水流量(一般为*时流量)Q的关系为 ：QR=RQ
在废水处理工程中应用较多的回流设备主要是污泥泵及空气提升系统。大、中型污水处理厂，一般采用螺旋泵或轴流式污泥泵；小型污水处理厂，采用小型潜污泵或空气提升器。
曝气池按传统活性污泥法和阶段曝气法运行，回流比一般控制在50%左右。若按吸附再生法运转，回流比则掌握在50%～*。
曝气池按MO法运行，其回流比需达*～200%，甚至还设内回流。此外，曝气池进水负荷变化，还需调整、控制一定的污泥浓度，所以应根据需要决定开启回流泵台数或调整曝气池进泥管路闸阀的开启度。
污泥穿墙回流泵专门设计的装置部件和设备备件使污泥回流泵达到*理想的性能。
1、电缆：电缆采用特制水密电缆；
2、接线盒：接线盒是全封闭的，与周围液体和定子箱是隔离的；
3、电机：50Hz鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却；
4、轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；
5、密封：静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离；
6、轴承：采用进口轴承，设计使用寿命可达100，000小时以上；
7、油室：油用于润滑和冷却机械密封摩擦副，并隔离渗透液；
8、叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，高效、无阻运转，且具有自清功能；
9、进口锥管：进口锥管的目的是为了形成*满意的流动状态；
10、排出接头：排出接头用于将进口锥管固定在出水管上；
11、引导装置：引导装置由两根管子（导管）和上方导管夹具所组成。

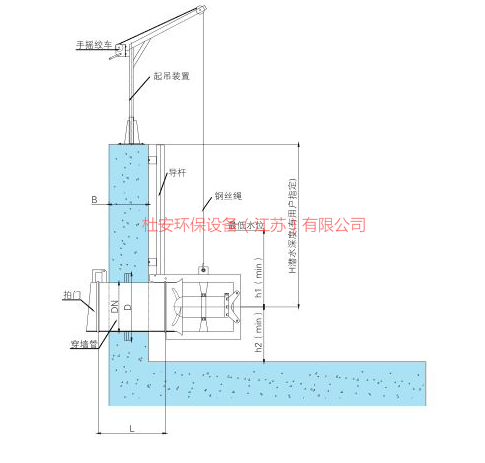

穿墙回流安装特点
1 、正确安装使用是该泵能长久、正常运转的基本保证。
2 、污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升设备进行检查和维护，安装方便快捷。
3 、本设备除穿墙管需要预埋外，导杆、起吊架均用钢膨胀螺栓与池体连接，不需要预埋件。
4、 预埋件和拍门由用户采购安装，用户定购时应该注意。
|
型号 |
电机功率（kW） |
额定电流（A） |
叶轮直径（mm） |
防护等级 |
绝缘等级 |
公称直径（mm） |
|
QJB-W 1.5 |
1.5 |
4.1 |
400 |
IP68 |
F |
400 |
|
QJB-W 2.5 |
2.5 |
6.8 |
400 |
IP68 |
F |
400 |
|
QJB-W 4 |
4 |
15 |
615 |
IP68 |
F |
600 |
|
QJB-W 5 |
5 |
16 |
615 |
IP68 |
F |
600 |
|
QJB-W 7.5 |
7.5 |
23 |
615 |
IP68 |
F |
600 |
|
QJB-W 10 |
10 |
30 |
615 |
IP68 |
F |
600 |
|
QJB-W 15 |
15 |
42 |
615 |
IP68 |
F |
600 |
|
QJB-W 18.5 |
18.5 |
52 |
615 |
IP68 |
F |
600 |
QJB-W7.5/12污泥穿墙回流泵是在引进德国潜水电机生产技术基础上自行研发的产品，为二级污水处理厂混合液回流、反硝化脱氮的 设备，亦可用于地面排水、灌溉和废水处理 过程中再循环等需要微扬程、大流量的场所。
QJB-W型潜水回流泵微扬程、大流量，效率高，叶轮具有高性能的水力设计结构，后掠式叶片具有自洁功能，抗堵塞、防缠绕，采用新的密封材料，两道机械密封，材质为炭化钨――炭化钨，采用进口轴承，所有紧固件均为不锈钢，可以使泵安全连续运行10000小时以上。QJB-W型潜水回流泵结构紧凑，操作维护简单，安装、维修方便，使用寿命长，主机采用铸造或不锈钢充压成型结构，体积小、密度高、耐腐蚀、无噪音，设置漏电、漏水及电机过载等保护及报警装置，确保厂品的安全性与可靠性。
