技术描述型号 858-304
参考
继电器模块; 额定输入电压：24 VDC; 4对转换接点; 限制工作电流：5 A; 带有手动操作; 红色状态指示器; 模块宽度：31 mm; 1,50 mm²
产品图示
简要描述：
WAGO轨装858系列继电器插座设计针对具有标准通道间距的普通工业继电器。插座可容纳高33.5到35.5 mm、配备2或4个转换接点的继电器。继电器插座的所有接点都带有两个S型笼式弹簧接线单元（Push-in CAGE CLAMP®），可连接2条0.34mm² 至 1.5mm²导线或1条2.5mm²导线。快速插座服务：快速更换继电器而不必拆除导线。
技术参数
控制回路：
Nominal input voltage UN DC 24 V
Input voltage range -20 … +10 %
额定输入电流 IN 36,9 mA
负载回路：
转换换算数量4
接触材料（继电器）AgCe
极限连续电流5 A
* 产生电流（电阻性）（AC）15 A / 4 s
* 开关电压AC 250 V

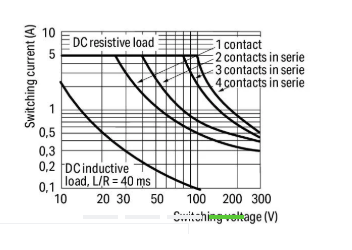

* 开关电源（电阻性）AC 1250 VA; DC参见负载极限曲线建议的*小负载12 V / 100 mA闭合时间（典型值）25 ms关断时间25 ms回跳时间（典型）4 ms电气寿命（NO；阻性负载； 23°C）100 x 103开关操作机械寿命 （否;阻性负载; 23°C）20 x 106开关操作
更多
发信号
状态指示灯LED红色
机械
安全及保护：
额定电压250 V
额定脉冲电压2.5 kV
污染等级2
介电强度，控制/负载电路（AC，1分钟）1.5 kVrms
介电强度开放触点（AC，1分钟）1 kVrms
介电强度，负载/负载电路（AC，1分钟）1.5 kVrms防护等级IP20
更多
接线参数
连接技术 直插型笼式弹簧连接技术
单股导线 0,34 … 1,5 mm² / 22 … 16 AWG
细多股导线 0,34 … 1,5 mm² / 22 … 16 AWG
剥线长度 9 … 10 mm / 0.35 … 0.39 英寸
说明（导线截面积） 2 x 0.34 … 2 x 1.5 mm² / 1 x 2.5 mm² / 2 x 22 … 2 x 16 AWG
Geometrical Data
宽度 31 mm / 1.22 inch
以DIN 35型导轨的上边线为高度基准 73 mm / 2.874 inch
高度 97 mm / 3.819 inch
机械参数
安装类型 DIN-35 导轨
材料参数
燃烧负荷 1.225 MJ
重量 96 g
Environmental Requirements
UN中允许的工作环境温度 -25 … 70 °C
符合UL规定的工作环境温度 -25 … 50 C
工作环境温度(存储) -40 … 80 °C
Processing temperature -25 … +50 °C
