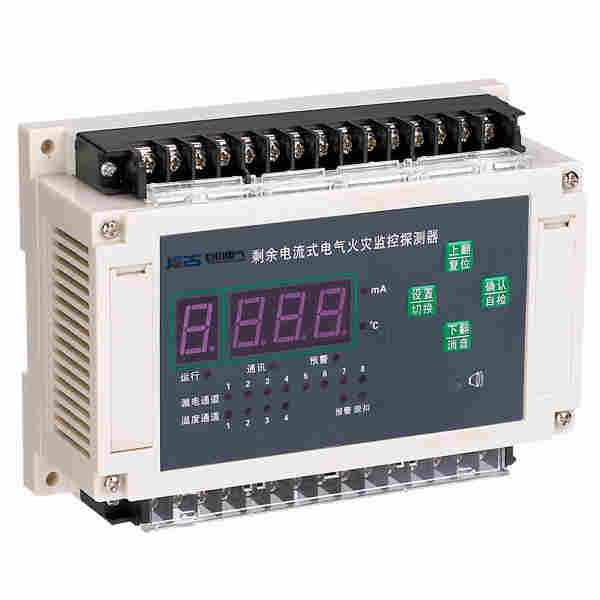

DJ-XB使用说明书巨川电气

产品介绍：

    DJ-XB监控模块采用以数字处理器DSP为核心的实时数字处理技术、在线采样、分析，自动检测本单元状态及各类参数，具有脱扣、声光功能，并向主机传送本模块的实时数据及状态。

    DJ-XB电气火灾监控的设置不应影响供电的正常工作，不宜自动切断供电电源。

    DJ-XB适用场所：本适用于大型商场、生活小区、生产基地、办公大楼、商场、、人员密集的公共场所等。

DJ-XB使用说明书巨川电气组成与特点
由组合式电气火灾监控探测器、剩余电流互感器、温度传感器、电气火灾监控设备等组成。
采用*无级性二总线设计，方便施工布线，节约人工成本。
运行可靠，便于扩展，具有很高的
DJ-XB探测器无需现场取AC220V电源，具有节约施工成本、故障率低、连续供电可靠性高，避免因现场引电，发生故障，使探测器无法工作缺陷。
内置高性能美国MCU微处理器，性能可靠，功能强大，安装灵活，使用方便，大大了成本。该电气火灾监测探测器采用全数字处理技术，有效的了漏报误报等现象。
作为电气火灾早期探测，预警，有效于作用于极早期电气火灾探测，避免电气火灾发生。

主要功能： 1.故障

当探测器检测到1－8个通道的互感器的传输线或互感器自身发生故障时，相应通道的指示灯点亮，并发出断断续续故障声音，当故障排除后，故障自动解除。

2.火灾隐患预警及二级阈值脱扣 当探测器采样到的数值大于等于火灾隐患预警值时，电流探测器经识别判定为电气设备异常，探测器发出预警，点亮指示灯，发出声音，等待职守人员处理；如无人及时处理，采样到的数值大于等于二级阈值值时，探测器就会迅速于脱扣，并且声音继续响，直至有关人员进行处理；

3.采样显示功能

探测器循环轮流采样和显示1－8个互感器传递过来的；

4.自检功能

探测器在开机时，自检一遍面板上的数码管、指示灯和蜂鸣器；

5.设定功能

1）互感器数量设定 可通过面板上的拨码开关来设定互感器数量； 2）火灾隐患预警及二级阈值脱扣设定 可通过面板上的功能键来设定1－8＃互感器相应的火灾隐患预警及二级阈值脱扣，设定范围分别为50至900之间，出厂默认值：火灾隐患预警为300mA，二级阈值脱扣为500mA；温度设定范围为55至140，出厂默认值为70； 注：二级阈值脱扣设定值必须大于火灾隐患预警设定值。 3）本机地址设定 可通过面板上的功能键来设定本机地址，设定范围为1至128，出厂默认值为1；

6.消音功能

当发生火灾阈值或故障时，可用来音响；

7.复位功能

复位消音指示灯、继电器以及所有的和故障；

8.继电器输出功能

当电流互感器发出二级阈值脱扣后，继电器自动输出，可以作为脱扣功能。

主要技术指标

设备处理流程

投入使用后，一旦电气火灾监控探测器监测到电气线路，将实时通过无线通讯将信息上传至云平台；云平台接收到信息后将实时展示出信息并实时下发通知到相关消防安全责任人、相关*电气工程服务人员；相关*电气工程服务人员接收到信息后与相关消防安全责任人联系约定时间携带*电气检测工具前往现场进行电气安全隐患排查、检测，并将隐患位置、隐患情况、处理情况、评估结论等；云平台自动将情况、上门处置情况等信息生成报表，相关机构消防安全责任人均可通过电脑、手机等终端登录云平台查看该报表。

DJ-XB使用说明书巨川电气电气火灾设置的规定

 1、应根据建筑物的性质、发生电气火灾危险性、保护对象等级设置电气火灾监控。

 2、DJ-XB电气火灾监控应有下列部分或全部监控装置组成：

 （1）电气火灾监控设备；

 （2）剩余电流式电气火灾监控探测器；

 （3）测温式电气火灾监控探测器；

 （4）线型感温火灾探测器。

      3、应根据工程规模和需要检测电气火灾部位，确定采用式探测器或非式探测器。

      4、应根据电气敷设和用电设备具体情况，确定电气火灾监控探测器形式与安装位置。

      5、在无消防控制室且电气火灾监控探测器设置数量不过8个时，可采用式电气火灾监控探测器。

      6、电气火灾监控的设置不应影响供电的正常工作。

电气火灾监控基本组成与工作原理。

（1）电气火灾监控探测器按工作原理分类：剩余电流保护式电气火灾监控探测器、测温式（过热保护式）电气火灾监控探测器、故障电弧式电气火灾监控探测器。

（2）电气火灾监控是火灾自动的子，属于火灾预警。电气火灾监控探测器不应直接接入火灾控制器的探测器回路，应接入电气火灾监控器。

（3）在无消防控制室且电气火灾监控探测器设置数量不过8个时，可采用式电气火灾监控探测器。

（4）剩余电流式电气火灾监控探测器应以设置在低压配电首端为基本原则（2017年技术实务第44题），宜设置在级配电柜（箱）的出线端。在供电线路泄漏电流大于500mA时，宜在其下一级配电柜（箱）上设置。探测器值宜为300-500mA。

（5）测温式电气火灾监控探测器应设置在电缆接头、端子、重点部件等部位。保护对象为1000V及以下的配电线路，测温式电气火灾监控探测器应采用式设置（2015年技术实务第75题）。保护对象为1000V以上的供电线路，测温式电气火灾监控探测器宜选择光栅光纤测温式或红外测温式电气火灾监控探测器，光栅光纤测温式电气火灾监控探测器应直接设置在保护对象的表面。

（6）电气火灾监控的设置不应影响供电的正常工作，不宜自动切断供电电源。
