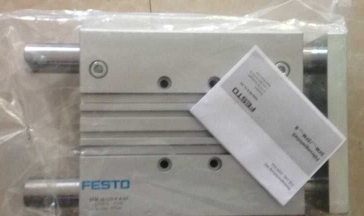

费斯托festo导向杆气缸基本结构DFM-50-50-B-P-A-GF-AJ
特征：
Festo 导向杆气缸DFC系列
直径 4, 6, 10 mm
行程 5 … 30 mm
输出力 7,5 … 47 N
位置感测
固定缓冲
普通轴承导向
循环球轴承导向
P：弹性缓冲，不可调
PPV：双端具有可调缓冲，不带终端位置调节
Y...：液压缓冲器
缸径 4 6 10
气接口 倒钩接头 PK-3，用于3 mm
塑料气管
M3 M5
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作/先导介质注意事项 可用润滑介质工作 (今后须始终用润滑介质工作)
工作压力 [bar] 3.5 … 7.0 1.5 … 10.0 1.0 … 10.0
结构特点 缸径
活塞杆
导向杆，带联接板
缓冲形式 两端带弹性缓冲垫
位置感测 – 用接近开关感测
安装方式 通过通孔
通过内螺纹
安装位置 任意
抗扭转/导轨 导向杆，带联接板
带滑动轴承导轨
导向杆，带联接板
带滑动轴承或滚珠轴承导轨
| 行程 | 25 ... 400 mm |
| 活塞直径 | 50 mm |
| 驱动单元的运作模式 | 连接轭 |
| 缓冲 | P: 两端带弹性缓冲环/板 PPV: 两端带可调的气缓冲 液压缓冲器, 软性特征曲线 |
| 装配位置 | 任意 |
| 导向 | 普通轴承导向 循环滚珠轴承导向 |
| 设计结构 | 导向 |
| 位置检测 | 用于接近式传感器 |
| 派生型 | 耐热密封，*可承受120°C |
| 工作压力 | 1 ... 10 bar |
| 工作模式 | 双作用 |
| CE 符号 (参见符合的标准) | 根据 EU-Ex 防爆指导原则 (ATEX) |
| ATEX 类气体 | II 2G |
| 燃爆防护型气体 | Ex h IIC T4 Gb |
| 符合防爆要求的环境温度 | -20°C <= Ta <= +70°C |
| 工作介质 | 压缩空气符合ISO8573-1:2010 [7:4:4] |
| 关于工作和先导介质的说明 | 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气) |
| 耐腐蚀等级 CRC | 0 - 无腐蚀影响 2 – 中等腐蚀影响 |
| 环境温度 | -20 ... 120 °C |
| 6 bar时的理论作用力，回复行程 | 1,057 N |
| 6 bar时的理论作用力，进程 | 1,178 N |
| 其它可用接口 | 参见产品图纸 |
| 气动连接 | G1/4 |
| 材料备注 | 符合 RoHS |
| 材料信息，盖 | 锻造铝合金 |
| 材料信息，密封 | NBR |
| 材料信息，壳体 | 锻造铝合金 |
| 材料信息，活塞杆 | 高合金钢, 耐腐蚀 |
