意大利finder的8安培安全继电器50系列
产品技术数据的全面介绍
PCB继电器，具有强制导向触点
根据EN 61810 (早前版本 EN 50205)类型A
类型50.14…4220/4310
- 4极8 A (2 NO + 2 NC)要么(3 NO +1 NC)
- 触点AgSnO2
类型50.16…5420/5510
- 6极8 A (4 NO + 2 NC)要么(5 NO +1 NC)
- 触点AgSnO2 + Au
• 相邻触点之间实体隔离性高
• 无镉触点材料
• DC线圈800 mW
• 8 mm，6 kV（1.2/50 μs）隔离，线圈 - 触点
• PCB安装
• 防水密封：RT III

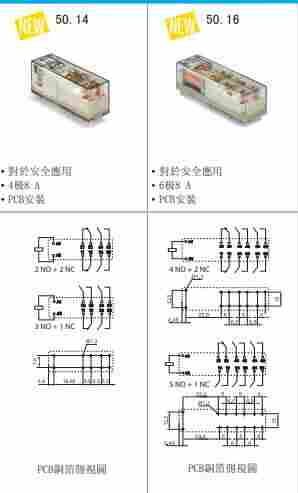

50.14 50.16
• 对于安全应用
• 4极8 A
• PCB安装
• 对于安全应用
• 6极8 A
• PCB安装
Ø1.3
3.4 18.05 5.0 6.5 5.0
7.6
PCB铜箔侧视图 PCB铜箔侧视图
有关UL额定值，请参阅：
「一般技术资讯」，第V页
如需轮廓图，请参阅第 7页
触点规格
触点配置 2 NO +2 NC, 3 NO + 1 NC 4 NO +2 NC, 5 NO + 1 NC
额定电流／*峰值电流 A 8/15 8/15
额定电压／*切换电压 V AC 250/400 250/400
额定负载AC1 VA 2000 2000
额定负载AC15（230 V AC） VA 700 1110
单相电动机额定值（230 V AC） kW 0.37 0.37
断流容量DC1： 30/110/220 V A 8/0.6/0.2 8/0.6/0.2
*小开关负载 mW（V/mA） 50 (5/10) 50 (5/10)
标准触点材料 AgSnO2 AgSnO2 + Au
线圈规格
标称电压（UN） V AC（50/60 Hz） — —
V DC 12 - 24 - 48 - 110 12 - 24 - 48 - 110
额定功率AC/DC VA（50 Hz）/W —/0.8 —/0.8
工作范围 AC（50 Hz） — —
DC (0.75…1.2)UN (0.75…1.2)UN
保持电压 AC/DC —/0.4 UN —/0.4 UN
必降电压 AC/DC —/0.1 UN —/0.1 UN
技术资料
机械寿命AC/DC 周期 —/10 · 106 —/10 · 106
AC1额定负载下的电气寿命 周期 100 · 103 100 · 103
吸合／释放时间 ms 10/4 10/4
线圈与触点之间的绝缘（1.2/50 µs） kV 6 (8 mm) 6 (8 mm)
开路触点之间的介电强度 V AC 1500 1500
环境温度范围 °C –40…+70 –40…+70
环境保护 RT III RT III
安全继电器34.81.7.024.9024
