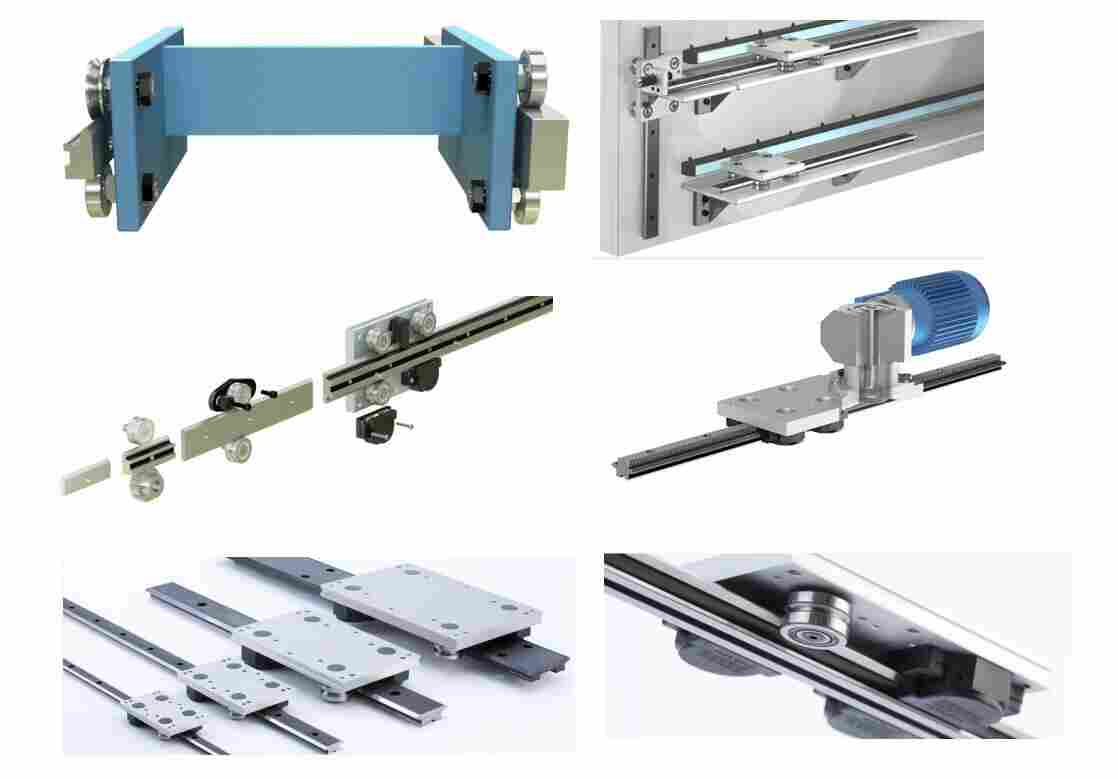

GV3滚轮导轨
一、 构造组成
1. 材质
· 直线导轨：V型滚轮导轨材质为高碳轴承钢AISI 52100，V型面经过硬化处理，硬度可达HRC58-HRC62，表面粗糙度Ra为3.2μm，其他区域化学黑化表面处理，采用冷拉成型工艺，保证材料密度的一致性，采用表面淬火工艺对V型面进行淬硬，提高V型面耐磨性，同时芯部依旧保持较好的软度，在受到冲击载荷时，有较好的的缓冲作用；平导轨材质为高碳钢，所有表面经过硬化处理，硬度同样可达HRC58-HRC62，表面粗糙度Ra为3.2μm，未研磨面经过黑色表面处理，美观且耐腐蚀；
· 滑座板材质为高强度铝合金，表面15μm消除阳极氧化处理；
· V型滚轮轴承及平滚轮轴承：轴承滚道及滚珠材质为碳铬轴承钢AISI 52100，经过硬化和回火处理；防护罩材质为钢质，密封件材质为橡胶，可避免液体进入，螺柱材质为高强度钢，抗拉强度为695N/mm²，经过化学黑化表面处理，适用温度范围为-20℃到+120℃；平滚轮搭配平导轨使用，柱形接触面，具有一定的错位容忍特性，金属防护罩防碎屑并降低摩擦；
· 密封盖CS材质为热塑性耐冲击塑料，附带的擦刮器材质为毛毡，适用温度范围为-20℃到+60℃；盖擦刮器CW和润滑装置LB材质为耐冲击材料，带毛毡擦刮器，适用温度范围为-20℃到+60℃；
· 润滑脂：密封盖和盖擦刮器选用美国润滑脂协会NLGI稠度为2号的润滑脂，避免碎屑粉尘进入，含通孔固定和螺纹孔固定方式；润滑装置选用粘度为68CST的润滑脂，可使用食品级润滑剂，可提供法兰型和紧凑型两种润滑装置；润滑接触面，增大载荷能力和延长使用寿命；
· 齿条材质为高碳钢，齿形米制模数0.7、1、1.5、2，压力角为20°，表面黑色美观耐腐蚀，单根齿条蕞长长度1828mm，齿条可达传动力为950N；小齿轮分凸台型和轴型两种，压力角为20°。
2. 种类
· V型直线导轨可分为有垫片导轨和无垫片导轨，两种类型的导轨均可提供单V型和双V型，可加工为一体式齿条导轨；
· 滚轮轴承可分为对轴承、双列轴承、同心轴承（含盲孔同心轴承）、偏心轴承（含盲孔偏心轴承）和双偏心轴承，同心轴承为系统提供基准参考，双偏心轴承具有足够的偏心距将滑座从导轨上的任意位置取下，盲孔轴承安装在厚板中或无法接触安装侧对面的安装环境，对轴承提供更大的错位容忍度且可平稳运行，双列轴承耐碎屑防灰尘，并具有较高的载荷能力；每个滑座板上安装有两个同心滚轮、两个偏心滚轮和两个润滑装置，通过调整偏心滚轮的偏心距，可调整滚轮导轨系统的预紧；
另外根据固定方式可分为通孔固定型轴承（GSJ，GLJ）和盲孔固定型轴承（GBHJ），二者均有同心型C和偏心型E。
二、 工作原理
· 电机通过皮带或齿轮带动承载滑座在直线导轨上做直线运动，承载滑座上的滚轮的V型槽和导轨V型面配合线接触，运动过程中滚轮对导轨V型面不断进行刮擦动作，可将积留在导轨表面的粉尘碎屑刮除，整个系统具有自清洁功能；滚轮轴承的滚动体被橡胶密封圈封闭在滚轮内部，不直接和导轨接触，防止粉尘碎屑进入，保证滚轮内部的清洁。
· 两种主要的传动方式
同步带传动：直线导轨安装在铝型材上，皮带沿着直线导轨带动滑座做直线运动；同步带轮低反作用外形，确保高*精度，直径允许皮带通过铝型材回转，铝型材的中空部分，方便同步带穿过形成回路，皮带为高强度钢芯AT型面开口长度皮带；
齿条传动：安装在滑座上的电机通过出轴上的齿轮和直线导轨上的齿条啮合，实现滑座在导轨上的直线运动；齿轮齿条传动精度高，传动力大，承载力大，行程可拼接；

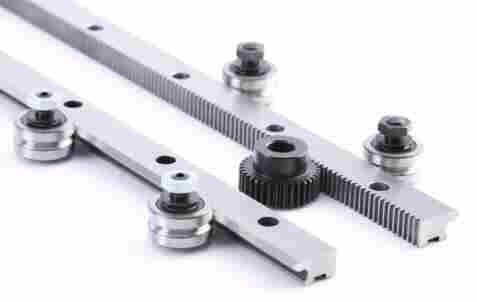

一体式单V齿条导轨蕞长可达4m，未研磨的导轨蕞长为6m，可拼接无限长度，驱动力大，运行速度快，行程长；装配式齿条导轨出厂即装配好齿条和导轨，省去导轨对齐工作，便于使用；而两根单V滚轮导轨配合使用，可调整导轨之间的距离，提高翻转力矩的承载能力，两根导轨之间的齿轮齿条啮合实现滑座的传动；
· 两种运动方式：滚轮固定，导轨运动；滚轮运动，导轨固定；
· 轻载应用时滑座可用三个轴承节约成本和减少装配时间，重载应用时可增加偏心轴承数量来增强载荷能力，密封盖的使用可防尘耐碎屑，提高载荷能力和延长使用寿命；V型面通过浸满润滑油的毛毡擦刮器进行擦刮润滑，在弹簧的压力的作用下，毛毡和滚轮导轨表面轻微贴合，油脂由毛毡渗出并涂抹在滚轮导轨的表面。
三、优势特征:
。整体式结构可确保平行度和高用性。
.保用高质量轴承钢制成，
V形面经过高度硬化处理。具有极盟的耐腐性。
轨道中心较软。允许客户自行定制孔位。
电有多种规格系列可惧选择。
。3种睛度等级适应不同的成本/性能要求
提供不相过4米的任意长度轨道.未研启等级*长可达6米。
.通过对接可实现无限长度。
未研磨面进行了美观目耐离蚀的黑色表面处理。
通用的70“V形角允许组合使用多款轴承/轨道系统。
四、 应用场合
·纸盒包装及灌装、食品工业灌瓶及封口、自动化零件装配、医疗设备旋转、旋转切割、旋转检测、旋转焊接、旋转喷涂、旋转钻孔、分拣、贴标、显影、印刷、涂胶、包装、层压、换刀装置、组装系统等；
·电子连接件装配、食品自动灌装及包装、零件性能测试、手机盖印刷、手机电池自动装配、齿轮箱自动装配、硬盘自动锁螺丝、电子零件手动装配、液压手动装配、加工中心自动换刀机构、玻璃切割等。
其他产品：PRT2环形导轨、弧形导轨、圆弧导轨、曲线导轨、V型导轨、滚轮导轨、环形轨道、圆弧轨道、弧形轨道、曲线轨道、环形流水线、环形线体、环形生产线、环形送线、循环送线、循环流水线，DTS精密环形轨道系统，GV3轻载V型滚轮直线导轨，HDS2重载V型滚轮直线导轨，MHD机器人第七轴系统，SBD、PDU、DLS等系列直线模组。
GV3线性引导和传动系统设计了科类丰2的规格和选件供客户选择。以满足几乎所有线性运动的要求。
在GV3新系统中增添了许多新的塑件。包括单沿尊轨平尊轨和传动装置选件。
目前客户可以选择3个精度级房的轨道。并配合使用对轴承，双列轴承或低成本的单列轴承。
这样可以在有限的预算内打造出性能*住的理想系统。
近50年的时间考检量终证明。Hepco所有钢制导轨和N形轴承概念的可靠性值得信赖。
这种稳若馨石的设计经过持续不断改进。如今已真正遗化为-套面向21世纪的革命性系统。
选择GV3系列产品，客户可以放心享受越想象的品质和性能。
