测量变压器直流电阻的方法
(1)电桥法。常用单臂电桥（惠斯登电桥）、双臂电桥（凯尔文电桥）两种电桥。当阻值大于0. 19Ω时选用单臂电桥，当阻值小于0.1Ω时则选用双臂电桥。该方法目前逐步被变压器直流电阻测试仪取代。
(2)电压电流法。此方法是用电压表和电流表测量，表头的准确度不低于0.5级。应该注意的是，为了保证测量的准确度，在测量小电阻时应将电流表的测点置于电压表的电源侧，测量大电阻时应将电压表的测点置于电流表的电源侧。
(3)采用变压器直流电阻测试仪测量。

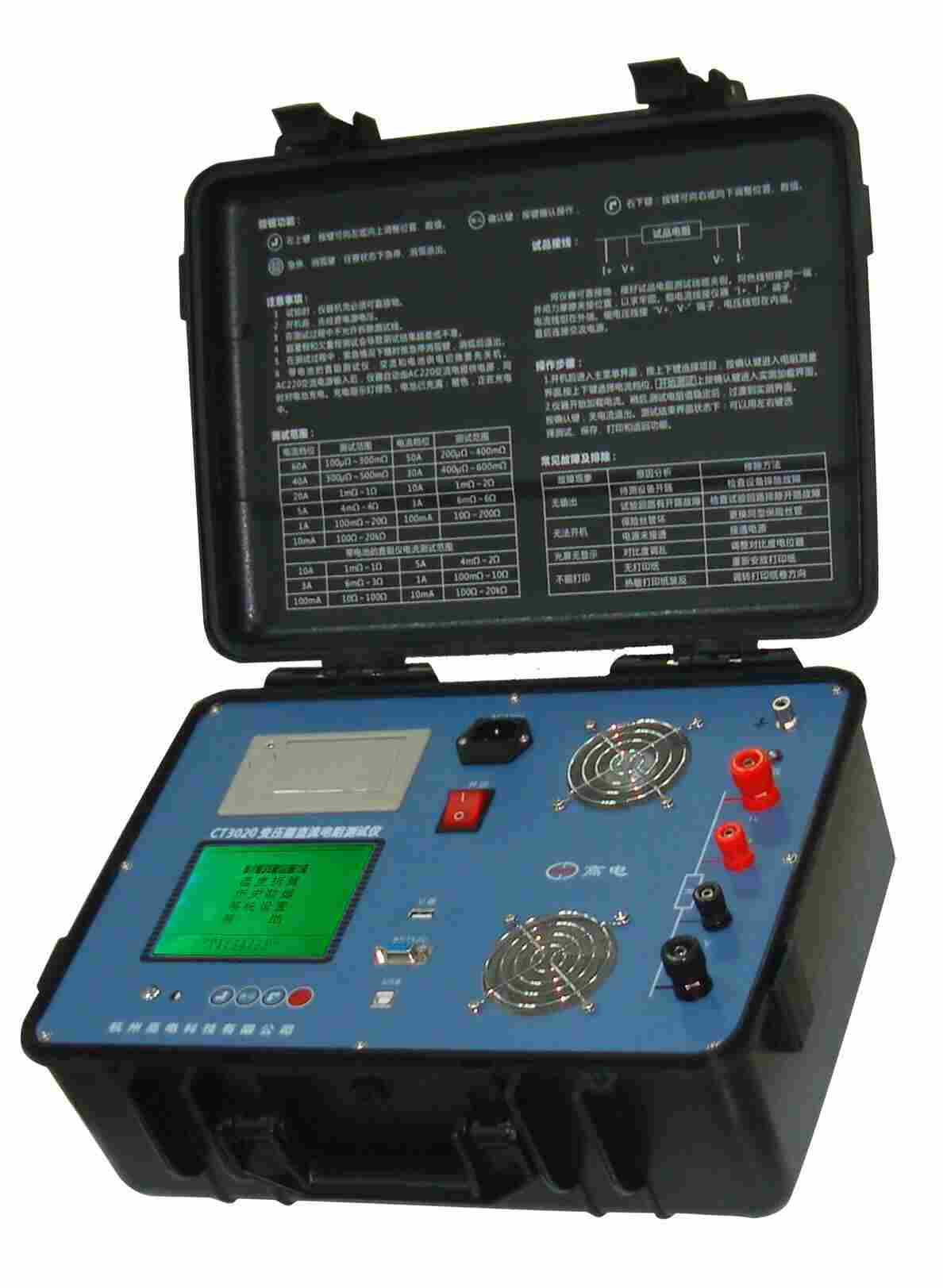

CT3020变压器直流电阻测试仪系列是我司专门为测量测量变压器直流电阻而研发的。
技术参数：
大屏幕中文液晶显示，特别适合多分接点有载开关不断流连续测试，测量过程动态提示，自动消弧指示报警，可编辑用户信息，测试记录可保存、打印。可配置PC联机通讯及测试功能。
测试电压：DC28V
电流输出：恒流1mA、10mA 、100mA、1A、5A、10A、20A，用户可根据需要，选用不同的型号的仪器。
工作方式：连续
测试范围：
电流档位 | 测量范围 |
20A | 300μΩ-1Ω |
10A | 300μΩ-2Ω |
5A | 1mΩ-4Ω |
1A | 100mΩ-20Ω |
100mA | 10Ω-200Ω |
10mA | 100Ω-20kΩ |
1mA | 1kΩ～20kΩ |
准确度： 0.2%读数±2字，*分辨率：0.1μΩ
显示：160*128大屏幕中文液晶显示
存储数量：200条
尺寸重量：外形尺寸415mm×320mm×168mm；
主机重量：6.7kg
产品选型 | *测试电流 | 测试电压 | 工作电源 |
CT3005 | 5A | DC28V | 交流 |
CT3010 | 10A | ||
CT3020 | 20A |
由于变压器是一个大电感设备，同时既是一个电阻元件，也是一个容性设备。在直流电路中，RCL电路在闭合和断开时会产生过渡过程，需要很长的时间才能达到稳定状态，也就是说测试需要较长的时间才会测得稳定的直流电阻值。变压器的容量越大测试所需时间越长，只有这样才能保证测试值的准确度。因此，根据RCL电路的原理，由于过渡的时间常数r与电路中的R值成反比，当R值越大时，则时间常数r值越小。所以在测量电路中特地串入一阻值较大的电阻，将时间常数r值减小，以便缩短达到稳定状态的时间。当达到稳定状态时，立即将串联电阻退出，从而缩短其测试时间。从测试理论的角度来看，测试的电流越大其测试准确度越高，越能发现潜在故障。但是从变压器的磁路理论角度来看，当测试电流过5A时，会在变压器铁芯中产生较大的剩磁，这将影响变压器的运行质量。当然这与变压器的容量有关，与变压器选用的铁芯材质也有关。然而不论与那方面有关，均建议选用测试电流不大于SA的测试仪为宜。
