一、消毒水液位计工作原理

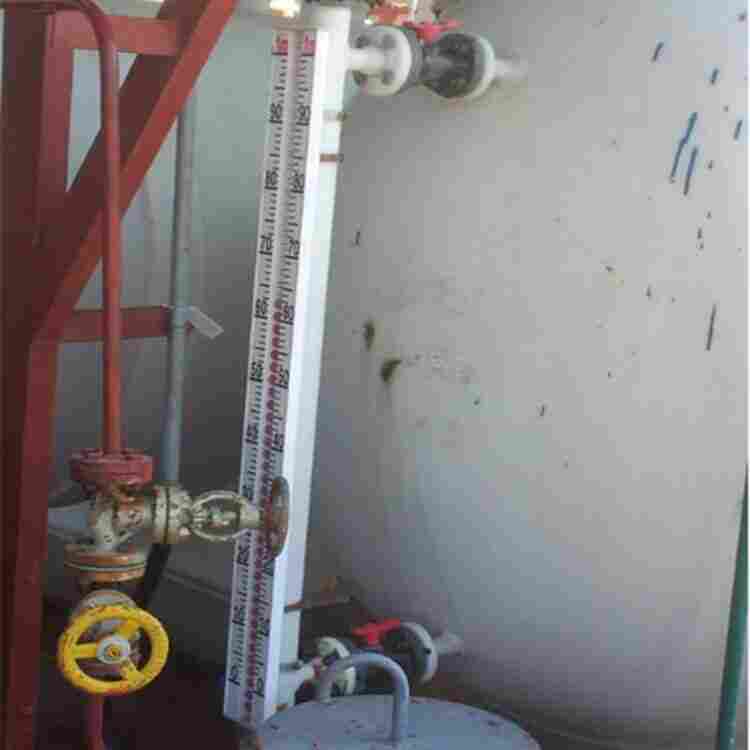

消毒水液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的*磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，消毒水液位计当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。消毒水液位计配远传变送器、报警（控制）开关，将现场数据传送至二次显示表或DCS系统。
消毒水液位计的电信号远传由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成，该变送器的传感器以捆绑的形式固定在UHZ型磁翻板液位计的主导管外侧，使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地与电动III型仪表、显示仪配套使用，亦可与光柱指示、数字显示调节报警仪配套使用，从而达到显示、控制、调节和报警的目的。
消毒水液位计的控制与报警是通过干簧管或触点开关，根据液位的给定值动作，从而达到液位报警、控制和事故连锁的目的。
消毒水液位计适合容器内液体的液位、界位的测量，指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。
加药箱液位计衬里选择区别：
不锈钢内衬防腐型磁翻板液位计采用不锈钢本体内衬聚丙烯（PP）和聚四氟乙烯（PTFE）工艺，有很高的结构强度和耐腐蚀性，可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。侧装式内衬防腐磁翻板液位计有不锈钢主体内衬聚四氟乙烯（PTFE）和不锈钢内衬聚丙烯（PP）两种，适合腐蚀性介质的测量。
侧装式消毒水液位计内衬型消毒水液位计（PTFE）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用*的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。
侧装式消毒水液位计内衬型消毒水液位计（PP）适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好，温度及压力较低时选用此产品较高。
消毒水液位计的技术参数
消毒水液位计测量范围：200…….～15000㎜（过6000mm的或运输条件不允许过长度的液位计可采购分段制造）
显示精度：±10mm；
工作压力：6.3、10.0、16.0、25.0MPa；
介质温度：-20℃～450℃；
消毒水液位计介质密度：≥.0.5g/cm3；
介质密度差：≥.0.15g/cm3（测量界位）
介质粘度：≤0.4Pa·S；
过程连接：DN20/25 PN1.0 (执行标准HG20592~20635-97)，如需其它标准可按客户要求制造。
消毒水液位计接液材质：316SS、316L等等
（按介质化学性质及使用温度压力选择）；
浮子材质：316SS、316L、钛等。
消毒水液位计的订货选项表
|
液位计 类型 |
□ 就地显示□ 输出4-20mA □ 上、下限报警（开关形式： 常开或常闭、保持型、防爆型） □ 输出4-20mA及上、下限报警 □ HART协议□ RS485总线 |
|
工作温度 |
□-20~450℃□℃(按客户要求) |
|
测量范围 |
□L= ㎜（按客户要求：200…….～15000㎜） |
|
测量介质 |
□（按客户要求） |
|
介质密度 |
□g/cm3（按客户提供：≥.0.5g/cm3） |
|
设计压力 |
□≤6.3Mpa □≤10.0Mpa □≤25Mpa □ 其它Mpa |
|
实际压力 |
□≤6.3Mpa □≤10.0Mpa □≤25Mpa □ 其它Mpa |
|
过程连接 |
□DN20 PN1.0□ DN25 PN1.0 □ 其它:DNPN(按客户要求) |
|
其它要求 |
□防爆(隔爆型)□ 其它 |
二消毒水液位计、技术参数：
测量范围：150～8000mm（对中心距过5000mm的或运输条件不允许过长度的液位计可采用分段制造）
工作压力：2.5MPa；4.0MPa；6.3MPa
工作温度: -20～100℃；-20～200℃；0～400℃
度:±10mm
介质密度: 0.5～2.0g/cm3
介质密度差: ≥150kg/m3（测量界位）
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,
