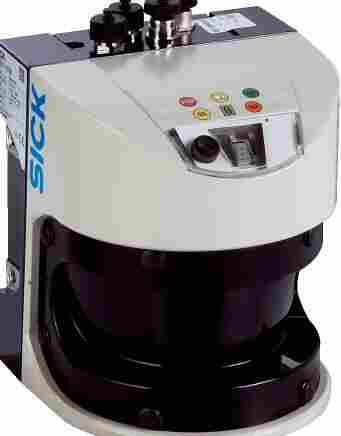

施克SICK传感器 1055659机械数据
型号
LMS511-10100S02
LMS511-10100 PRO
LMS511-10100S01
LMS511-20100S01
LMS511-20100 PRO
技术数据表
产品特点
型号 PRO
应用领域 Outdoor
分辨率范围 Standard Resolution
激光等级 1 (IEC 60825-1:2014, EN 60825-1:2014)
开启角度
水平的 190°
扫描频率 25 Hz / 35 Hz / 50 Hz / 75 Hz / 100 Hz
角度分辨率
0.042°, interlaced
加热装置 是
工作区域 1 m ... 80 m
保护距离
反射比为 10% 时 40 m
光点大小 11.9 mrad
所选 Echo 协议数量 5
雾校正 是
机械/电子参数
电气连接 4 x M12 圆形连接器（插头连接向后）
供电电压 24 V DC
功耗 22 W, + 55 W 加热装置（标准）
外壳颜色 灰色 (RAL 7032)
外壳防护等级 IP65, IP67 (IEC 60529 版本 2.2:2013-08)
防护等级 III (EN 60529，第 14.2.7 节)
重量 3.7 kg
尺寸（长 x 宽 x 高） 160 mm x 155 mm x 185 mm
性能
响应时间 ≥ 10 ms
可识别的物体形状 几乎任何形状
系统错误
± 25 mm (1 m ... 10 m)
± 35 mm (10 m ... 20 m)
± 50 mm (20 m ... 30 m) 1)
持续错误
6 mm (1 m ... 10 m)
8 mm (10 m ... 20 m)
14 mm (20 m ... 30 m) 1)
集成应用 评估区域
区域组数量 10 区域
同步的评估情况 10
1) 标准值；实际值取决于环境条件。.
接口
Ethernet ✔ , TCP/IP
备注 OPC
功能 Host
数据传输率 10/100 Mbit/s
串行 ✔ , RS-232, RS-422
功能 Host
数据传输率 9.6 kBaud ... 500 kBaud
CAN ✔
功能 扩展输出端
USB ✔
备注 Mini-USB
功能 AUX
数据传输率 9.6 kBaud ... 500 kBaud
数字输入端 4 (编码器)
开关量输出 6
光学信号 5 LEDs (附加的 7 段显示)
环境参数
物体反射率 2 % ... > 1,000 % (反色器)
电磁兼容性（EMC） IEC 61000-6-2:2016-08 / IEC 61000-6-4:2006+A1:2010
抗振动 IEC 60068-2-6:2007-12
工作环境温度 –30 °C ... +50 °C
储存温度范围 –30 °C ... +70 °C
抗环境光能力 70,000 lx
常规说明
使用提示 根据当前有效的机器安全标准，该传感器并非是一种安全装置。
