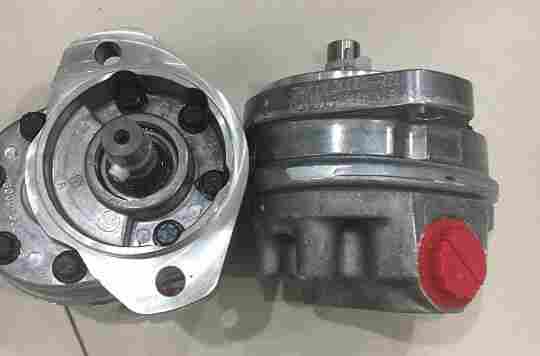

VICKERS泵工作原理VVP2-32-RFRM-30-CBK-10
工作原理图 1 图 2进油口进油口油轴偏心定子圈出油口 出油口出油口叶片泵旋转方向转子进口EATON Vickers 液压泵 V-PUVN-TM001-E Mar. 2005 5这个系列的泵用于在工业和工程机械设备上实现液压液体流动。容积式抽吸机芯是旋转叶片型式，轴侧向载荷有液压平衡。
流量取决于泵的规格和驱动泵的转速。
图 1 所示的泵代表了这个系列的所有单联泵。泵主要是由进油口盖板、出油口壳体、驱动轴和抽吸机芯组成。机芯的主要元件是椭圆偏心定子圈、开槽的转子与驱动轴花键、一个进油口和出油口的支承板、二片侧板、10/12 个叶片和配在定子槽中的10/12 个柱塞。油液通过盖板上的进油口进入机芯并且通过壳体上的出油口输出。
所有的泵都设计成能够方便地改变旋转方向、抽吸能力和油口位置，以适应特殊用途的需要。
机芯的动作如图2所示，转子通过驱动轴在定子圈内被驱动，它与动力源相联接。
随着转子转动，叶片上的离心力加上叶片下来自出油口的压力，使叶片跟随定子圈的椭圆表面。
通过偏心定子圈上的一个钻孔，存在一个附加进油流道，这个孔直接连接进油口到偏心定子圈的进口区域，并且提供一个附加流道，使油液进入机芯。
油液是被密封在叶片之间，通过一个密封的区域输送到定子圈的出口段，当接近出口段时，容腔体积减小，油液被压出，进入系统。系统压力进入叶片下方，保证在正常工作时叶片密封接触定子圈。
当叶片通过定子圈的进油口段时，叶片的径向运动和转子的转动造成叶片间的容腔体积增加，这就产生了一个低压条件，允许大气压力迫使油液进入容腔。
