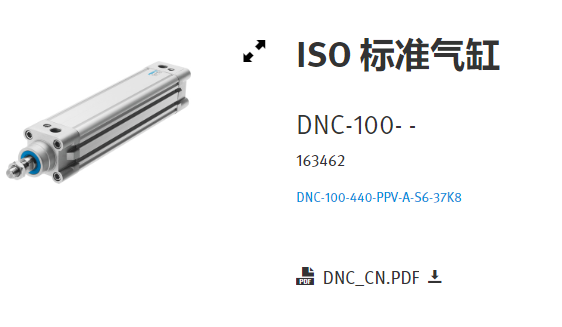

原装费斯托ISO标准气缸DNC-100-440-PPV-A-S6-37K8
概述
1、高效的活塞系统，***的操作性能，适用寿命长行程长达2000mm；
2、气缸的3侧都有用于接近开关的型材槽，接近开关的安装槽和气接口位于同侧；
3、标准气缸，经济适用，结构坚固。派生型产品众多，适用于定制场合；
主要特性：
标准气缸，符合 ISO 15552（对应已撤销标准IS0 6431，DIN ISO 6431，VDMA 24 562，NF E 49 003.1 和 UNI 10290）;
双作用，电子式位置感测，可提供抗扭转；
附件丰富，可将气缸安装到几乎任何地方；
有三种缓冲形式可供选择：P缓冲：两端带弹性缓冲垫；PPS缓冲：两端带自调节气动缓冲；PPV缓冲：两端带可调气动缓冲；
用模块化产品系统根据个性需求配置派生型；
派生型众多，灵活性佳。
参数
全部数据 – 个别值取决于你的配置。
行程 2 ... 2,000 mm
活塞直径 32 mm
基于标准 ISO 15552
缓冲 P: 两端带弹性缓冲环/板
PPV: 两端带可调的气缓冲
装配位置 任意
设计结构 活塞
活塞杆
型材缸筒
位置检测 无
用于接近式传感器
派生型 温度范围 -40 - 80 °C
终端位置锁定， 两端位置
后侧带端位锁
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
CE 符号 (参见符合的标准) 根据 EU-Ex 防爆指导原则 (ATEX)
耐腐蚀等级 CRC 2
3
环境温度 -40 ... 120 °C
Germanischer Lloyd
在终端位置的冲击能量 0.1 J
防旋转的扭矩 0.8 Nm
6 bar时的理论作用力，回复行程 415 N
6 bar时的理论作用力，进程 415 ... 483 N
安装类型 具有内（阴）螺纹
带附件
气动连接 G1/8
材料备注 符合 RoHS
盖子的材料信息 压铸铝
前侧带端位锁
低摩擦
双端活塞杆
中空活塞杆型
耐热密封，可承受120°C
单电控电磁阀, 安装在右侧, 未驱动时活塞杆处于回缩状态
单电控电磁阀, 安装在右侧, 未驱动时活塞杆处于前伸状态
双电控电磁阀, 安装在右侧, 未驱动时活塞杆处于回缩状态
单电控电磁阀, 安装在左侧, 未驱动时活塞杆处于回缩状态
单电控电磁阀, 安装在左侧, 未驱动时活塞杆处于前伸状态
双电控电磁阀, 安装在左侧, 未驱动时活塞杆处于回缩状态
单端活塞杆
防止扭转/导向 方形活塞杆
工作压力 0.2 ... 12 bar
工作模式 双作用
ATEX 类气体 II 2G
运行性能经过改善
活塞杆加长外螺纹
活塞杆上采用内螺纹
活塞杆采用特殊螺纹
活塞杆带外六角
加长活塞杆
活塞杆夹紧单元
抗扭转
*的耐腐蚀防护
防尘设计
很平滑地慢速移动
燃爆防护型气体 c T4
ATEX 类粉尘 II 2D
燃爆防护型粉尘 c 120°C
符合防爆要求的环境温度 -20°C <= Ta <= +60°C
有镀层
气缸缸筒的材料信息 锻造铝合金
